MPS-DA
Facile utilizzo ⁄ Piattaforma singola ⁄ Buona dinamica ⁄ Design contemporaneo Potenza disponibile: 1.5kW-12kW
MPS-DA Campione di dati tecnici
Riempi per scaricare o contatta con noi
Panoramica

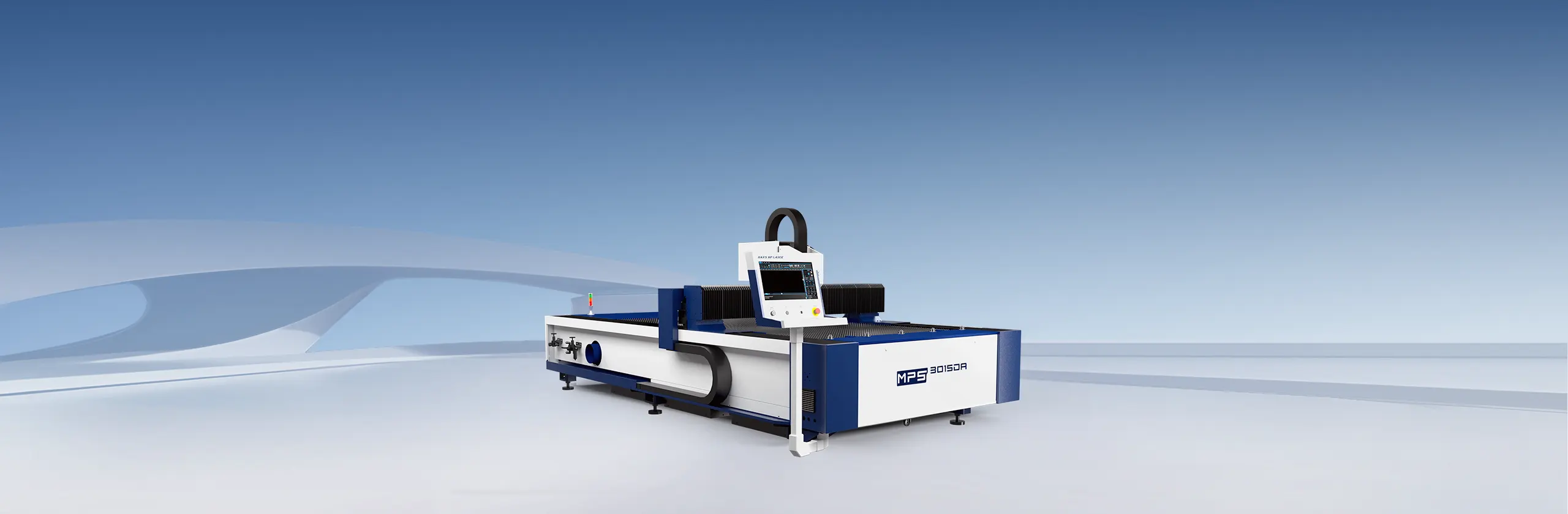

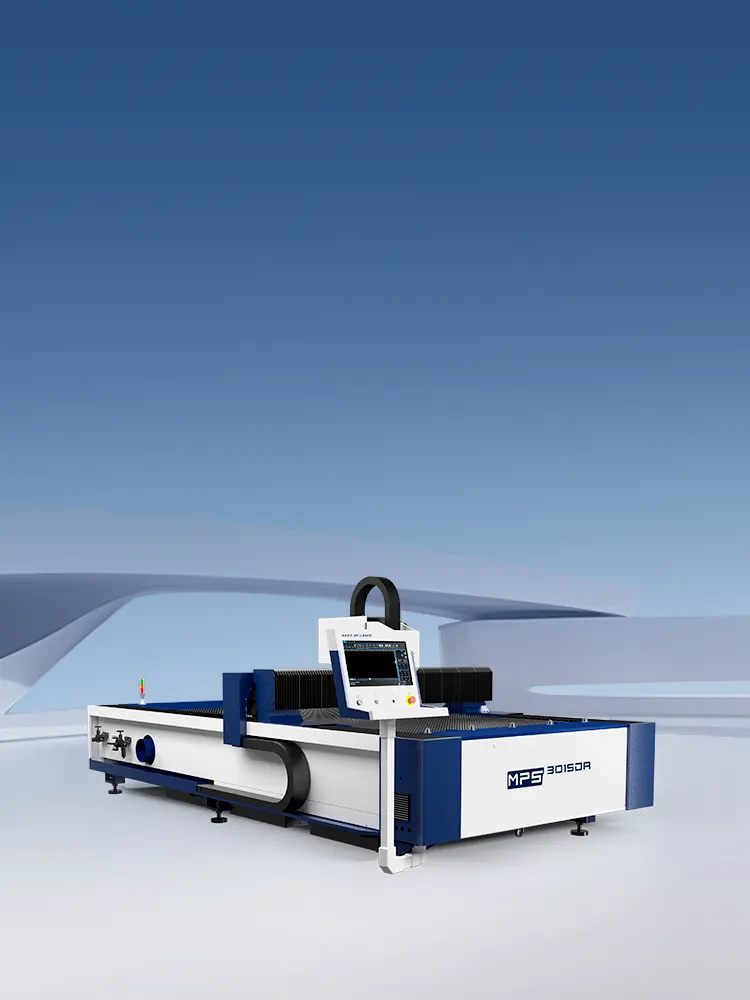

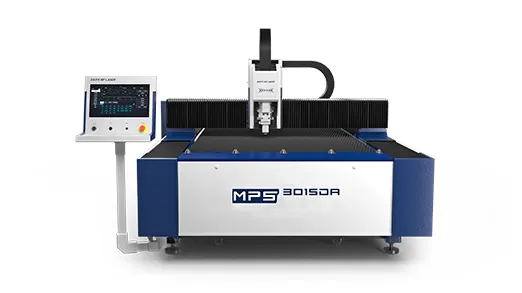

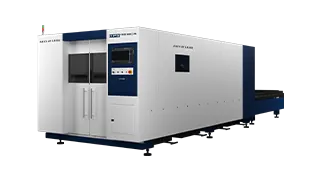

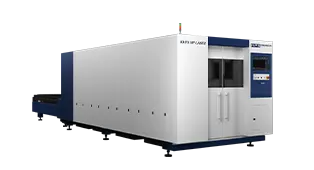

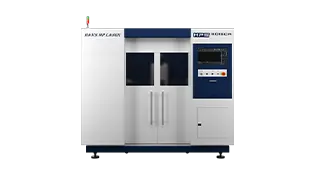

Tagliatrice laser a basso costo di esercizio con alta precisione di elaborazione
La tagliatrice laser serie MPS-DA adotta la struttura di trasmissione dello scaffale dell'ingranaggio, assicura efficacemente la velocità di esecuzione e l'accuratezza, può essere utilizzata per il taglio generale della lamiera. La serie MPS-DA è uno dei prodotti di punta nel MP di Han. Ha una struttura aperta, prestazioni superiori, stabilità e alte prestazioni di costo.

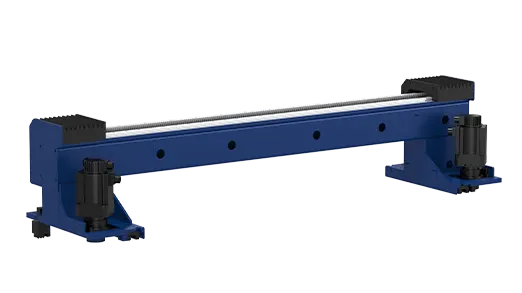

Elaborazione una tantum



Lavorazione dalla macchina master di lavorazione di precisione a cinque assi Mitsubishi importata dal Giappone, lavorazione una tantum per garantire la qualità complessiva di lavorazione della macchina utensile e l'accuratezza dell'assemblaggio di tutta la macchina.

Analisi della struttura di simulazione del software CAE



Il fascio a nido d'ape passa l'analisi CAE e la stimolazione prima della lavorazione che garantisce la qualità della macchina.

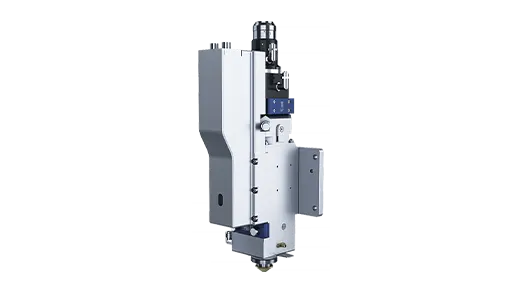

Testa di taglio laser sviluppata indipendentemente



•Testa laser IR&D di Han, lunghezza focale fino a ±5mm

•Regolazione focale di centraggio a due punti

•Finestra di protezione secondaria permanente

• Design a prova di polvere sigillato

•Testa servomotore guidata, veloce ed efficiente

• Compatibile con il connettore QBH di marca principale

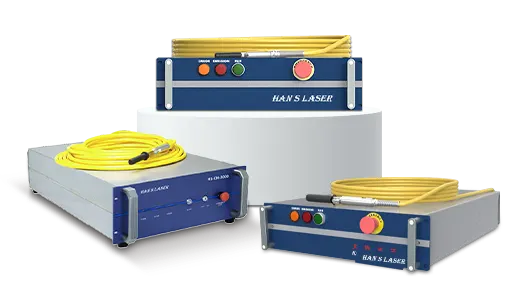

Vantaggi della sorgente laser



I componenti principali della sorgente laser a fibra HL di Han sono auto-sviluppati e hanno i vantaggi di buona qualità del fascio, alto tasso di conversione elettro-ottico, ampio intervallo di frequenza di modulazione, forte capacità anti-riflessione, alta stabilità e affidabilità, buon effetto di elaborazione e funzionamento senza manutenzione. Pur rispondendo alle esigenze dei clienti, può anche fornire servizi personalizzati.

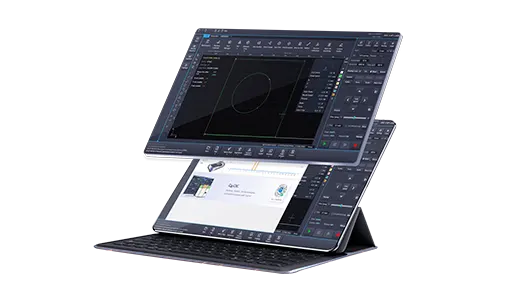

Sistema di controllo



•Il sistema di controllo è più razionale, ben sviluppato e stabile; con un regolatore centrale per controllare la temporizzazione delle apparecchiature di commutazione, componenti chiave ben protetti della vita.

• L'interfaccia software con design user-friendly, supporta AI, DXF, PLT, Gerber e altri formati di dati grafici.

•Componenti chiave elettrici del gabinetto di controllo sono da Taiwan , Germania , e Giappone.

Capacità di taglio
Campione di dati tecnici

MPS-DA

Area di lavoro [mm]

Velocità massima di posizionamento (X/Y)

Max. Accelerazione

Precisione di posizionamento (X/Y)

Ripetibilità (X/Y)

Dimensioni (LxLxH)

Potenza laser disponibile

Pollici

3000mm×1500mm

120m/min

1,2G

±0,05 mm

0,03 mm

5000mm×2300mm×1900mm

1500w ⁄ 2000w ⁄ 3000w ⁄ 6000w ⁄ 12000w (opzionale)

MPS-3015DA

4000mm×2000mm

100m/min

1.0G

±0.05mm

0.03mm

6000mm×2800mm×1900mm

1500w ⁄ 2000w ⁄ 3000w ⁄ 6000w ⁄ 12000w (opzionale)

MPS-4020DA

6000mm×2000mm

100m/min

1.2G

±0.05mm

0.03mm

8500mm×2800mm×1900mm

1500w ⁄ 2000w ⁄ 3000w ⁄ 6000w ⁄ 12000w (opzionale)

MPS-6020DA

6000mm×2500mm

100m/min

1.0G

±0.05mm

0.03mm

8500mm×4200mm×2400mm

1500w ⁄ 2000w ⁄ 3000w ⁄ 6000w ⁄ 12000w (opzionale)

MPS-6025DA

8000mm×2500mm

100m/min

1.0G

±0.05mm

0.03mm

10500mm×4200mm×2400mm

1500w ⁄ 2000w ⁄ 3000w ⁄ 6000w ⁄ 12000w (opzionale)

MPS-8025DA
