Taglierina laser a fascio H
Il gruppo Laser Smart Equipment di Han aderisce a Innovazione indipendente, padroneggia la tecnologia di base della luce sorgente, sistema CNC, componenti funzionali, ecc.
Taglierina laser a fascio H Campione di dati tecnici
Riempi per scaricare o contatta con noi
Panoramica

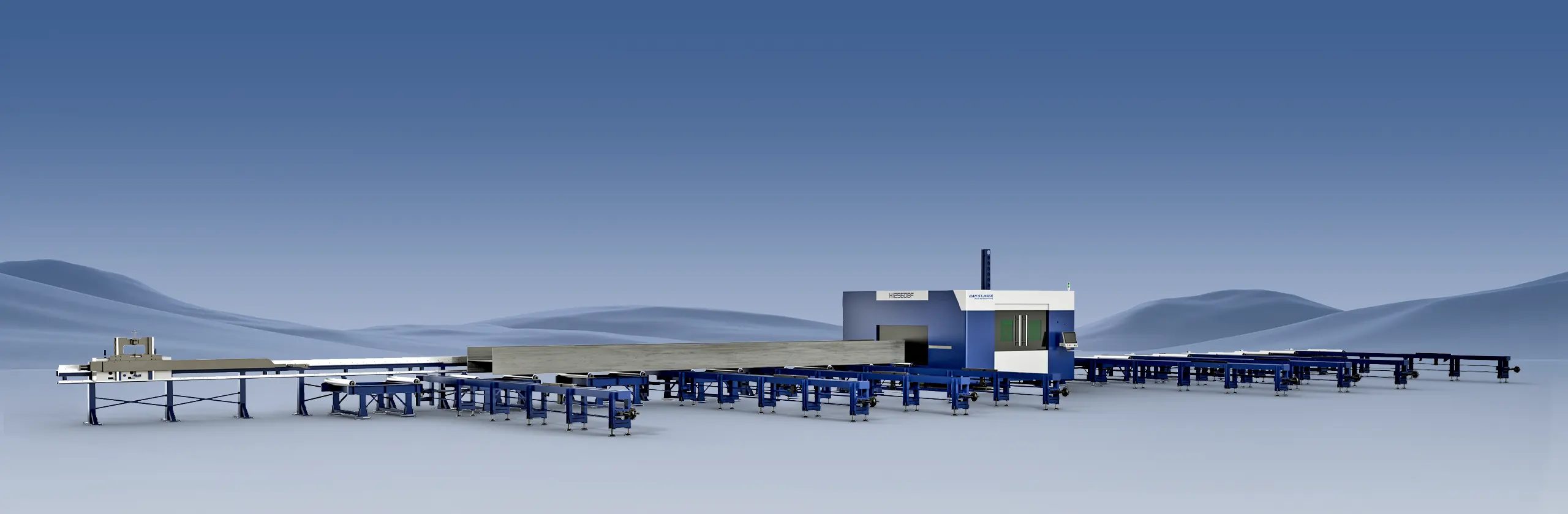

Il sistema di taglio laser H-beam ridefinisce l'efficienza industriale con la completa automazione
Questo sistema completamente automatizzato elabora travi H da 12m con doppia stazione di carico/scarico e tagli zero sartoriali. Caratteristiche di taglio smussato a 5 assi (B±45°, C±90°), servo bloccaggio e potenza 30kW per tagli lisci e post-free. Gestisce profili fino a 1250×600mm a 70m/min, ideale per la costruzione di lamiere e acciaio strutturale. Compatto, ad alta velocità e adattabile alle esigenze industriali.

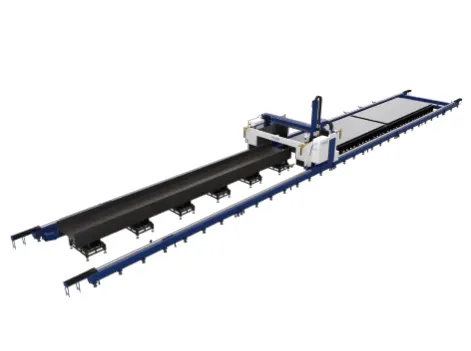

Automazione senza pari



• Caricamento e scarico completamente automatici, garantendo continuità e minimizzando la dipendenza dell'operatore.

• Supporto automatico di carico e scarico di più H-fasci;

• Implementare taglio zero tailings con qualsiasi porta e grafica;

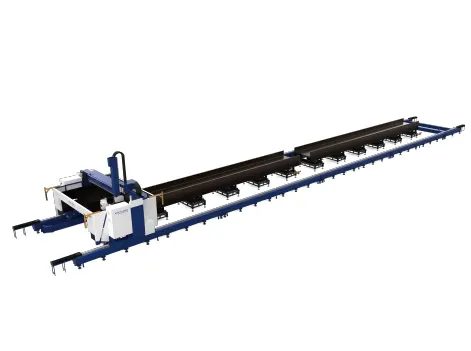

Serratura e alimentazione servo



Posizionamento preciso dei pezzi




Il morsetto di alimentazione si avvicina rapidamente alla sezione d'acciaio e dopo aver rilevato il pezzo attraverso l'interruttore di rilevamento sul morsetto, blocca e limita il fascio H per garantire precisione e stabilità durante il taglio.



Taglio 3D



Asse B fino a ±45°, asse C fino a ±90°.




Questa capacità offre ai nostri clienti soluzioni di taglio dell'acciaio sofisticate e personalizzate, migliorando l'eccellenza operativa delle industrie che richiedono lavorazioni metalliche ad alta precisione.

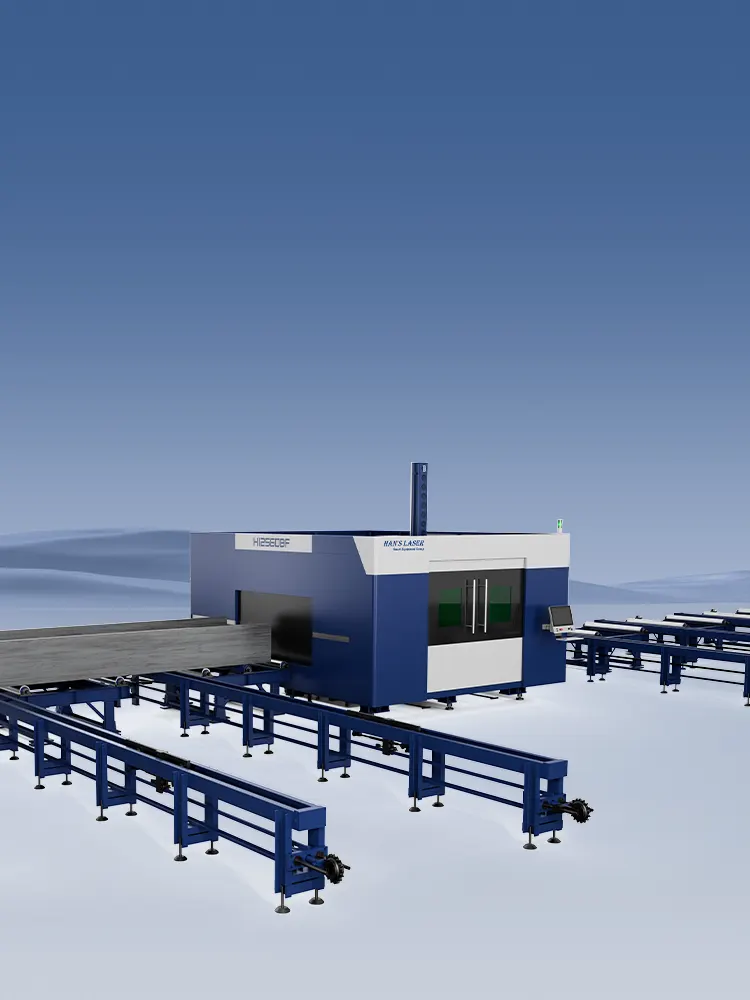

Sicurezza laser

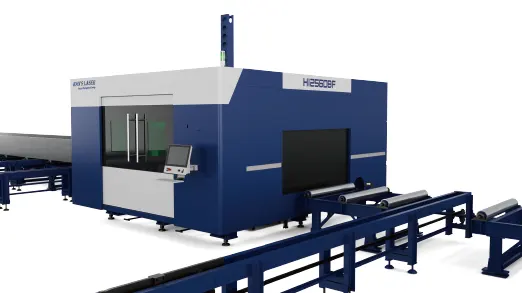

Ambiente di taglio completamente chiuso

Dotato di copertura protettiva in lamiera spessa. Il livello di protezione laser è alto per garantire la sicurezza di produzione



Ampio intervallo di elaborazione



• Larghezza del profilo fino a 1250mm;

• Altezza del profilo fino a 600mm;

• Potenza disponibile: 12kW ⁄ 20kW ⁄ 30kW;

• Supporta fino a 12 metri di intero H-acciaio per il carico, il taglio e lo scarico.

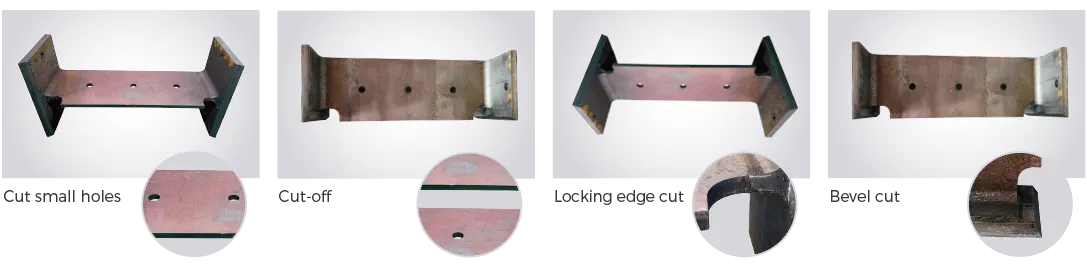

Risultati di alta qualità



Subvertire la tecnologia tradizionale di taglio

I coperi sono lisci e non richiedono ulteriore rettifica o sagomatura.

Taglio, taglio smussato, taglio del bordo di bloccaggio, taglio di piccoli fori possono essere fatti in una macchina.

Alta produttività



Durante il taglio presso Workstation-1, Workstation-2 può caricare e scaricare.



Taglio flessibile



Compatibile con il taglio strutturale dell'acciaio e della piastra, progettato per soddisfare i vari requisiti di produzione.



Modalità di taglio multiple



• Taglio smussato con taglio laser a 5 assi;

•È possibile tagliare più aree.

Capacità di taglio
Campione di dati tecnici
* Solo per riferimento, tutti i dati sono soggetti a documenti tecnici effettivi.

Serie di taglio laser a raggi H

Gamma di taglio (H Beam)

Gamma di taglio (lamiere)

Lunghezza di carico

Angolo di taglio smussato

Precisione di posizionamento dell'asse X, Y

Precisione di posizionamento ripetuta

Precisione di posizionamento dell' asse A , B

Velocità massima di posizionamento dell'asse X, Y

1250mm×600mm

26000mm×2500mm

12000mm

0-45°

±0.08mm

±0.08mm

±0.1°

40m/min
