GRC Series

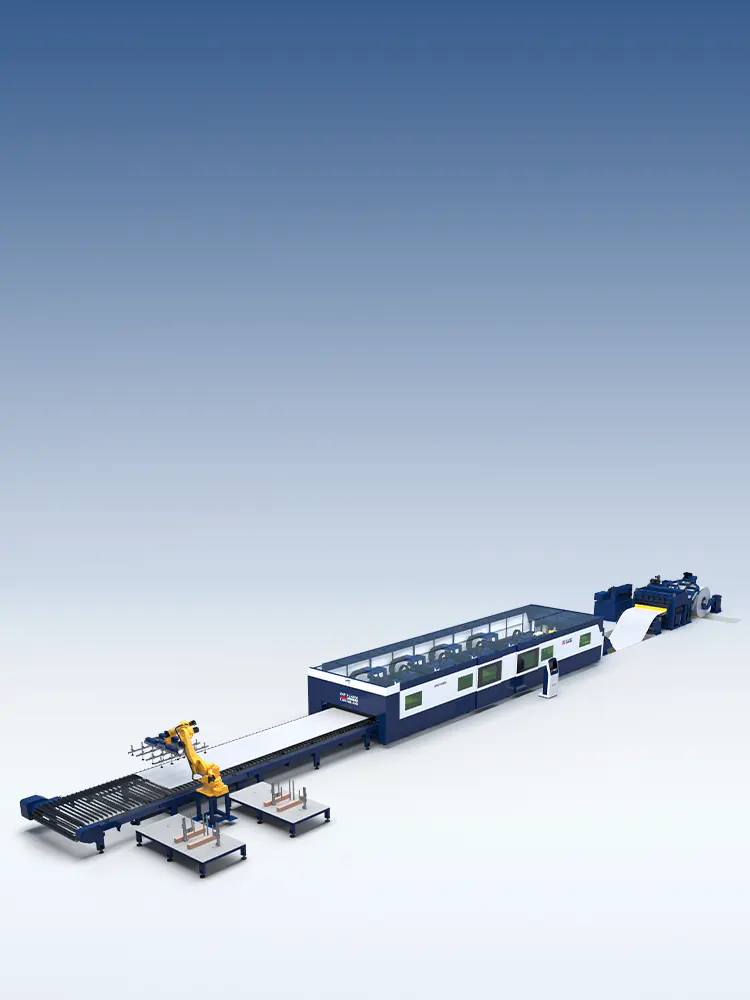

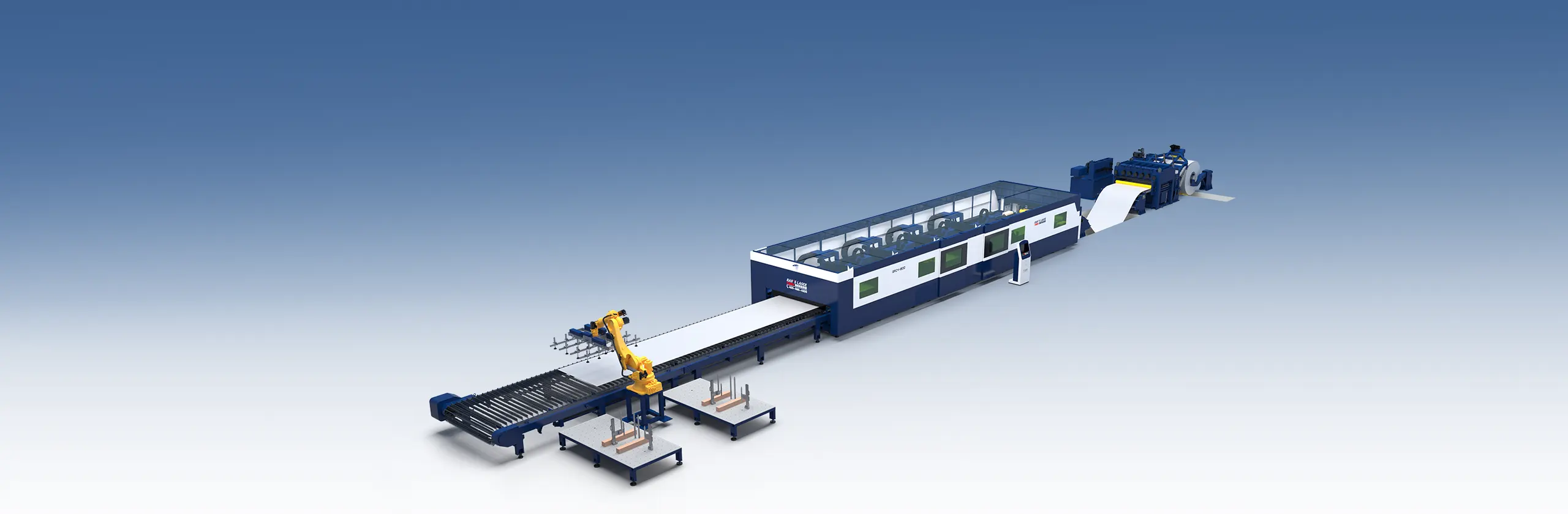

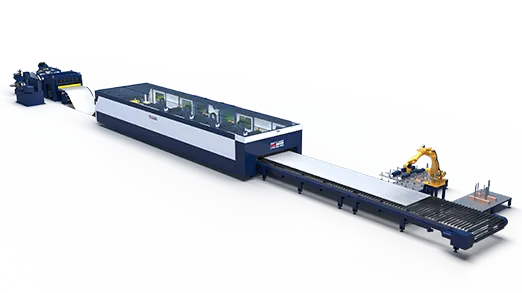

Sistema di taglio laser a bobina ● Taglio rapido sincrono a testa singola/multipla; ● Taglio in linea asincrono a doppia testa; ● Integrazione di marcatura e taglio.
GRC Series OpzionaleCampione di dati tecnici
Riempi per scaricare o contatta con noi
Panoramica

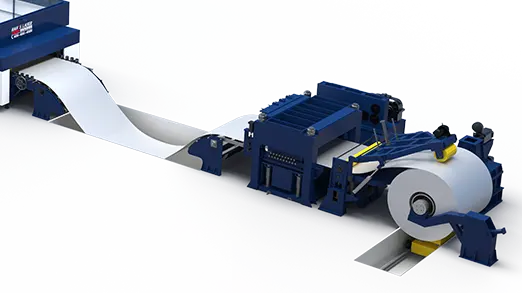

Componenti stampati a caldo: Partendo da bobine
Svolgimento - livellamento - taglio laser - tranciatura: un processo fluido con un solo clic. Il sistema di taglio laser alimentato a bobina si caratterizza per "flessibilità e rapidità di lavorazione". Combina lo svolgimento della bobina e il taglio laser a fibra ottica per ottenere un taglio online veloce, ininterrotto ed efficiente, consentendo una produzione flessibile, migliorando il tasso di utilizzo delle lamiere e sostituendo gli stampi metallici tradizionali. Allo stesso tempo, per i pezzi che richiedono una produzione personalizzata in piccoli lotti, non solo riduce i tempi di produzione, ma consente anche un notevole risparmio sui costi.

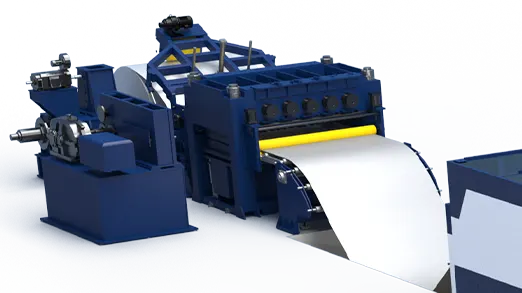

Svolgimento ad alta efficienza

Bobina espandibile a quattro ganasce, azionata idraulicamente, con un intervallo di espansione di Φ470–520 mm, adatta per materiali in bobina con diametro interno di 508 mm. Se dotata di manicotto in gomma, può espandersi fino a 620 mm per adattarsi a materiali in bobina con diametro interno di 610 mm;
Un dispositivo di freno a disco è installato all'estremità dell'albero principale per consentire la frenatura di stazionamento.

Livellatura di alta precisione

Livellatrice a sei rulli con 19 rulli, adatta per lamiere laminate a freddo, laminate a caldo, in acciaio inossidabile, zincate e decapate con σs ≤ 780 MPa. Velocità di livellatura: 0–20 m/min;

Spessore lamiera 1–1.2 mm: precisione di livellatura ≤ 1.0 mm/m²;

Spessore lamiera 1.2–3.0 mm: precisione di livellatura ≤ 2.5 mm/m²;

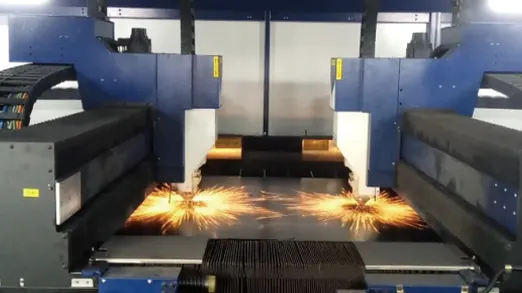

Taglio sincrono rapido a testa singola/multipla

Taglio bilaterale di forme complesse in un'unica passata, tempi di produzione ridotti e maggiore produttività.
Il taglio laser dinamico asincrono con doppia testa di taglio laser permette di realizzare forme complesse in un'unica operazione. Il software di nesting calcola il percorso di lavorazione ottimale per massimizzare l'utilizzo del materiale.

Frantumazione degli scarti

Semplifica il riciclaggio dei materiali di scarto. Tavolo di taglio a cingoli dotato di lame di taglio a piastra perforata. Durante la lavorazione della lamiera, il tavolo di taglio opera in modo sincrono e alla stessa velocità del sistema di alimentazione a servoazionamento per lo svolgimento del nastro. Lo scheletro di scarto frantumato viene scaricato tramite un nastro trasportatore, e si rompe in pezzi più piccoli durante la rimozione, consentendo un notevole aumento della produttività.

Opzionale
Scarico automatico robotizzato
Inserimento delle attività di produzione tramite codice QR

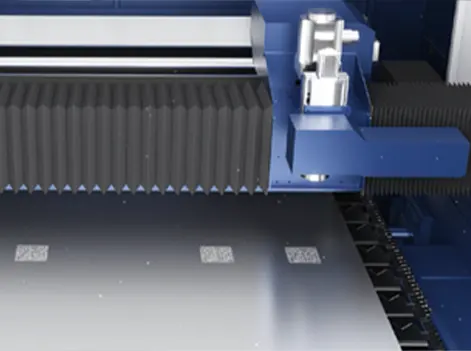

Marcatura e taglio integrati

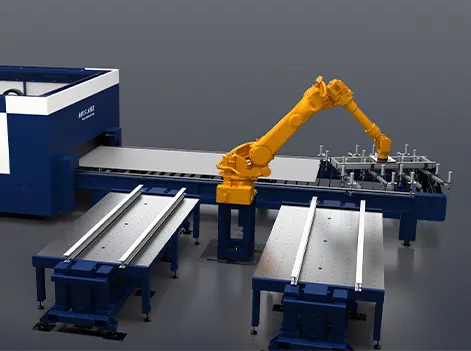

Scarico automatico robotizzato
Scarico e pallettizzazione robotizzati con ventose: il sistema CAM di nesting consente l'interconnessione delle informazioni con il robot, supporta la programmazione tramite software e ottimizza l'efficienza di scarico.

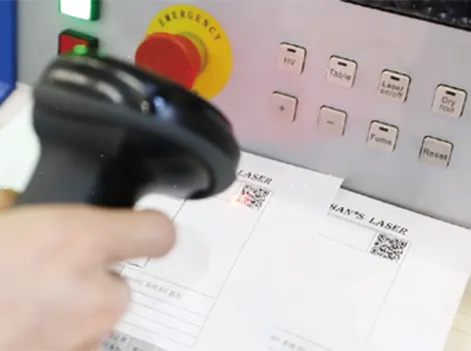

Inserimento delle attività di produzione tramite codice QR
Inserimento rapido di attività e ordini tramite scansione di codici a barre per un notevole risparmio di tempo e un aumento esponenziale dell'efficienza produttiva.
Marcatura e taglio integrati
Un unico flusso di lavoro per marcatura e taglio laser; marcatura dei pezzi dopo il taglio in base alle impostazioni desiderate.
Campione di taglio
GRC Series
A titolo puramente indicativo, tutti i dati sono soggetti ai documenti tecnici ufficiali.

GRC4-1800

Area di lavoro (lunghezza x larghezza)

Velocità massima di posizionamento (X/Y)

Precisione (X/Y)

Ripetibilità (X/Y)

10000mmx1800mm

120m/min

±0.5mm/m

+0.03m

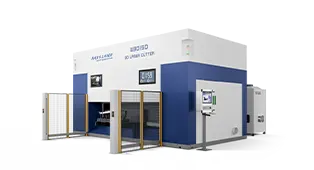

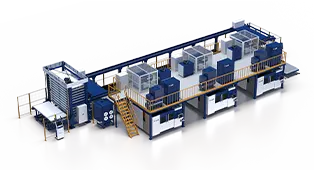

Prodotti consigliati
