Serie HF Expert
Automazione completa ⁄ Alta efficienza ⁄ Risparmio di manodopera ⁄ Controllo conveniente
Serie HF Expert Facoltativo Campione di dati tecnici
Riempi per scaricare o contatta con noi

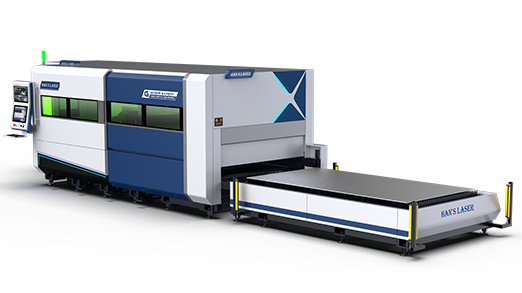

Panoramica

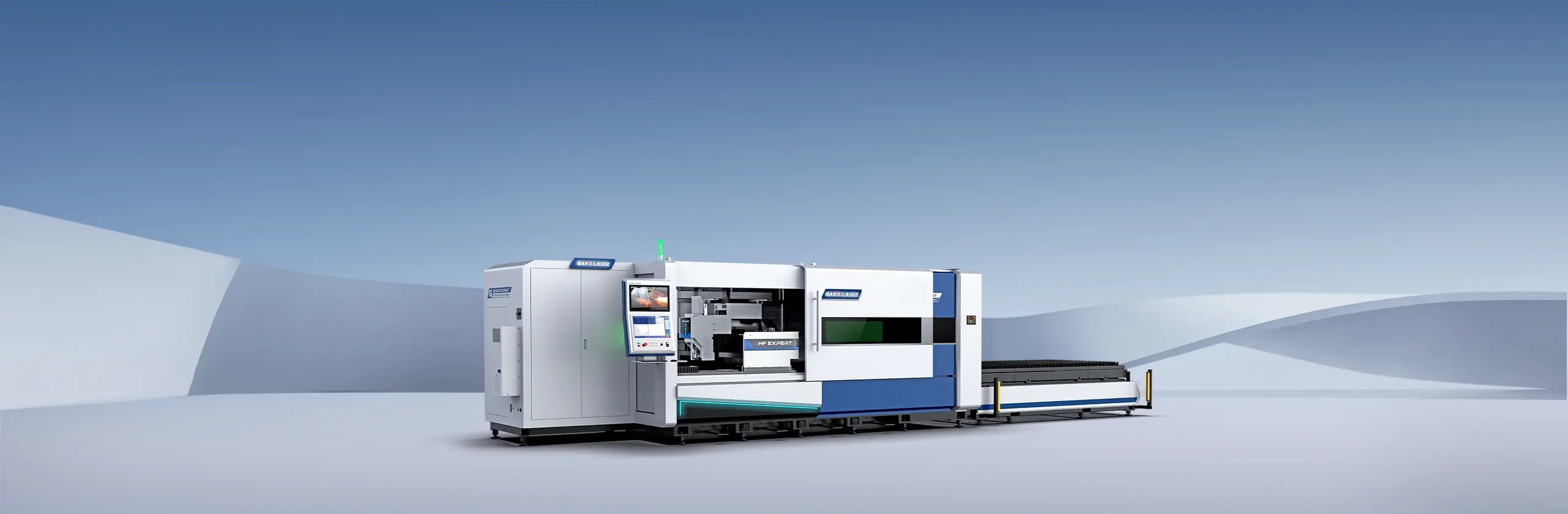

Tagliatrice laser ad alta produttività con vantaggi economici ottimali

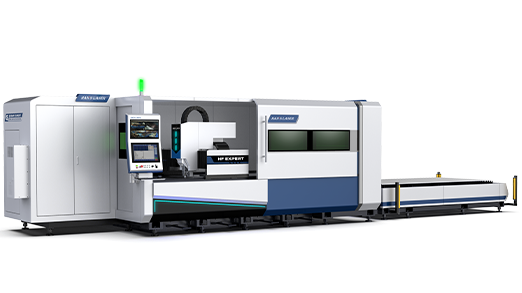

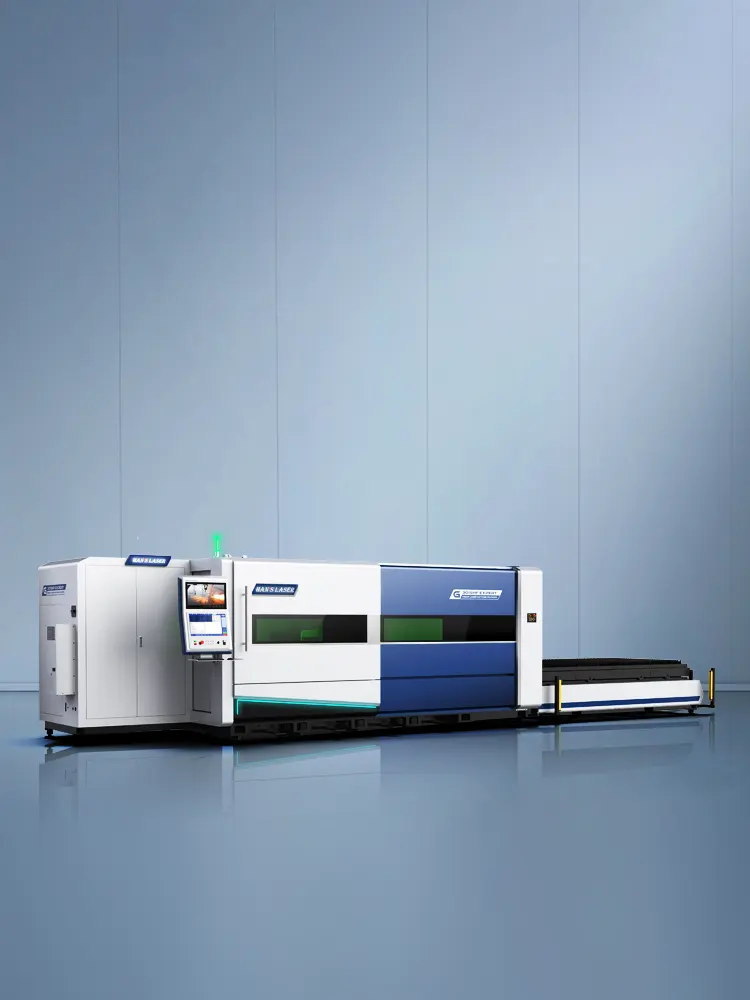

La tagliatrice laser HF Expert (G3015) è una potenza professionale progettata per applicazioni industriali ad altissima potenza (fino a 60kW), dotata di un letto a struttura cava per eliminare la deformazione termica e garantire stabilità. Il suo design di sicurezza completamente chiuso con vetro di grado laser offre protezione a livello industriale, mentre i componenti di trasmissione ad alta precisione e la capacità di taglio estesa AS pollici garantiscono affidabilità e produttività. L'architettura compatta e integrata ottimizza l'efficienza di spazio e manutenzione, offrendo prestazioni impareggiabili per ambienti produttivi esigenti.

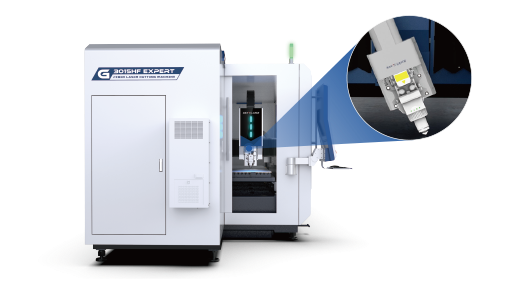

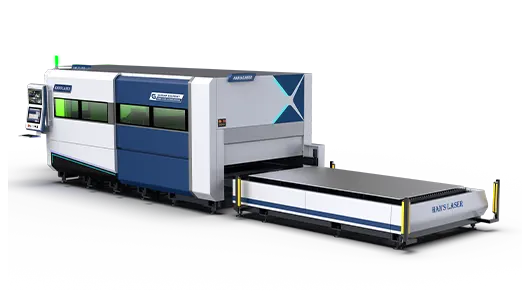

Sicurezza laser



Macchina completamente chiusa con finestre di vetro laser OD 5+:

•Proteggere gli occhi e la pelle dalle radiazioni laser;

•ridurre l'inquinamento acustico;

•ridurre l'inquinamento da fumo;

•garantire un buon ambiente di lavoro;

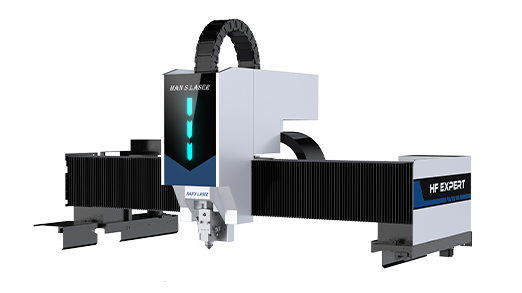

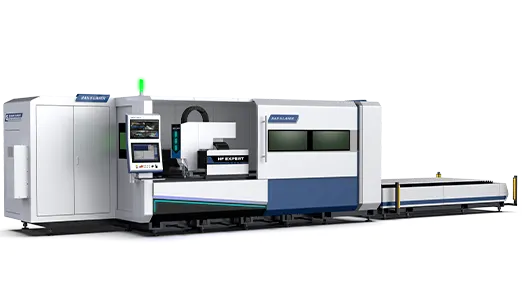

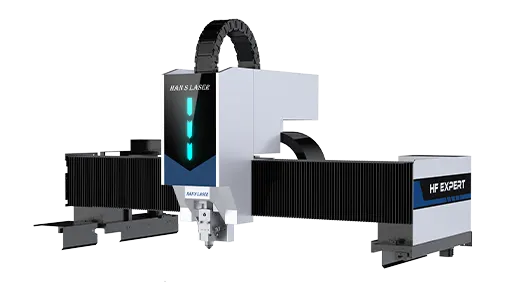

Estremamente veloce



Alta dinamica e alta produttività

Grazie al telaio ottimizzato e al design del portale in alluminio estruso dotato di controller in tempo reale "Han 901 (Rexroth)" e potenti motori rexroth fanno sì che HF Expert raggiunga una velocità molto elevata e un'accelerazione elevata, il che significa più parti o uscite nello stesso lasso di tempo!

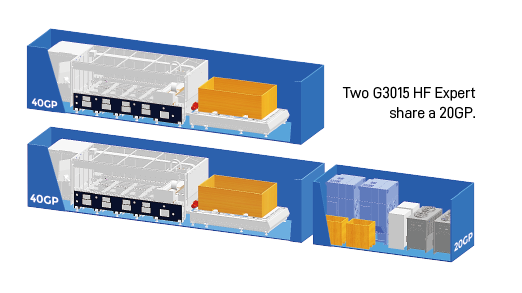

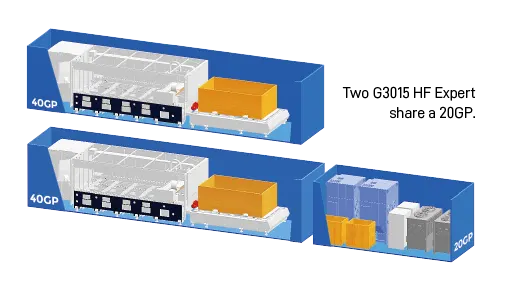

Design compatto



Accesso facile da manutenzione, facile da installare.

Armadio elettrico ⁄ sorgente laser ⁄ sistema pneumatico ⁄ sistema di lubrificazione ⁄ motori di azionamento da tavolo tutti integrati nel telaio principale, sono flessibili nel posizionamento, facili da installare e mantenere, migliora efficacemente il tasso di utilizzo dello spazio di produzione e riduce la macchina

Alta precisione



Più affidabilità e stabilità

Processo di produzione professionale dotato di componenti di trasmissione del centro di alta precisione, tempo di vita a lungo termine dei componenti, buona precisione dimensionale delle parti.



Adatto ad altissima potenza

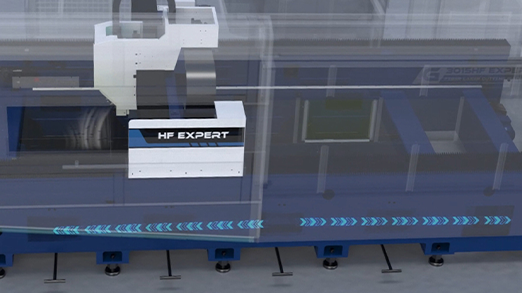

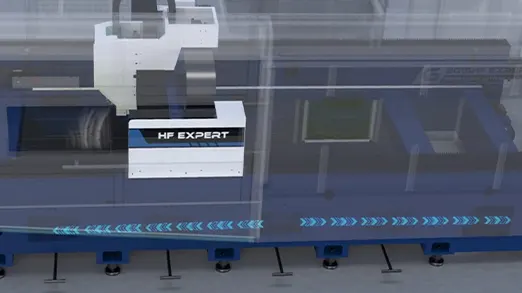

Letto macchina a struttura cava (G3015 HF EXPERT)

Fino a 60kW adatto, evitare il rischio di deformazione del calore dei laser ad alta potenza. Maggiore potenza porta ad una maggiore produttività, assicura il funzionamento a lungo termine, stabile ed efficiente.

Ambiente di lavoro favorevole

Sistema di aspirazione delle polveri di separazione

L'aspirazione multi-zona viene con un buon effetto di rimozione della polvere per area, che distribuisce intelligentemente il volume d'aria di ogni uscita di scarico ad ogni struttura divisoria e migliora efficacemente la capacità di aspirazione e rimozione della polvere dell'area di elaborazione. Inoltre, è affidabile per ridurre il rischio di contaminazione della testa di taglio che mantiene pulita l'area di lavoro.

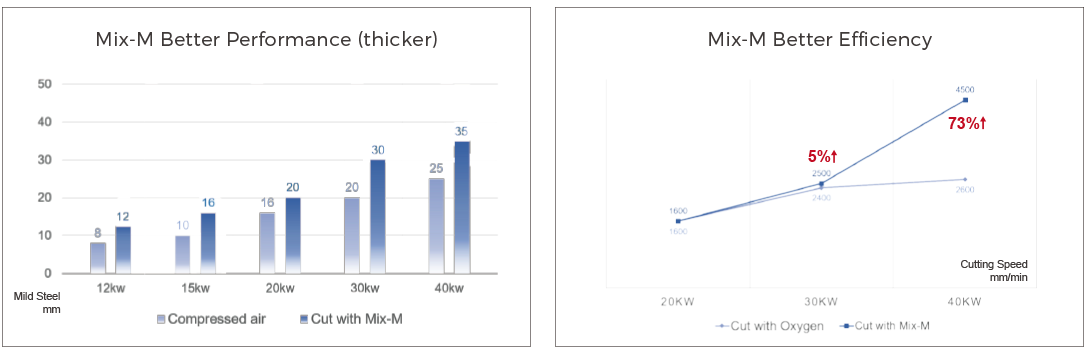

Dispositivo Mix-M



Brevetto del gabinetto di miscelazione del gas del laser di Han (opzionale)

Funzione di processo Mix-M: dotata di un laser di potenza 20kW o superiore, adatto per il taglio rapido di acciaio al carbonio 10~40mm, risolvendo il problema delle sezioni tradizionali di taglio del piatto medio e spesso e dell'attaccatura delle scorie angolari, migliorando efficacemente la conicità superiore e inferiore e la rugosità del pezzo in lavorazione, migliorando notevolmente l'efficienza di lavorazione e l'accuratezza del pezzo in lavorazione;

•La velocità di taglio è più veloce del taglio con aria compressa:

• La piastra tagliata è più spessa che tagliata con aria compressa;

• La qualità di taglio è migliore di tagliare con aria compressa;

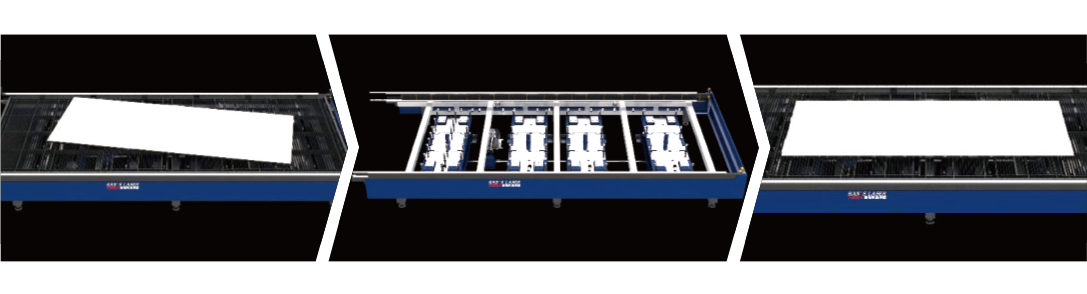

Anti-graffio

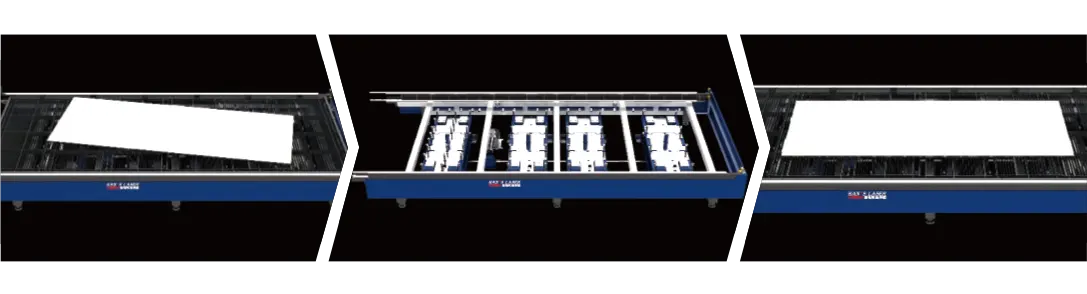

Dispositivo di sollevamento e regolazione della piastra (opzionale)

• Anti-graffio la parte inferiore del foglio;

• Facile caricare e regolare la piastra;

• Garantire una buona qualità di taglio specialmente per acciaio inossidabile e alluminio;

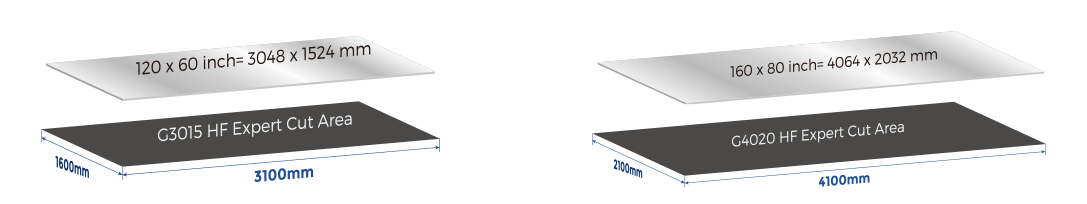

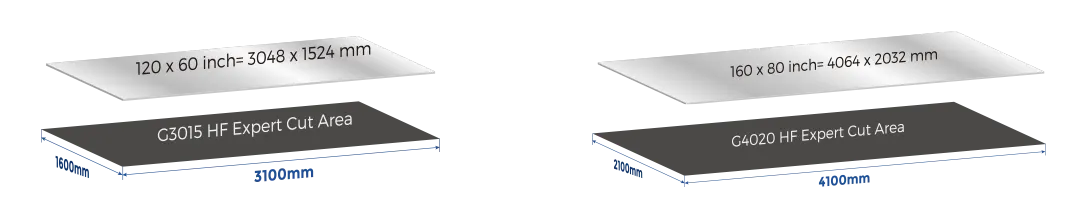

 Area di taglio più ampia



Area di taglio aumentata, essere in grado di tagliare AS (standard americano) foglio in dimensione "pollice".

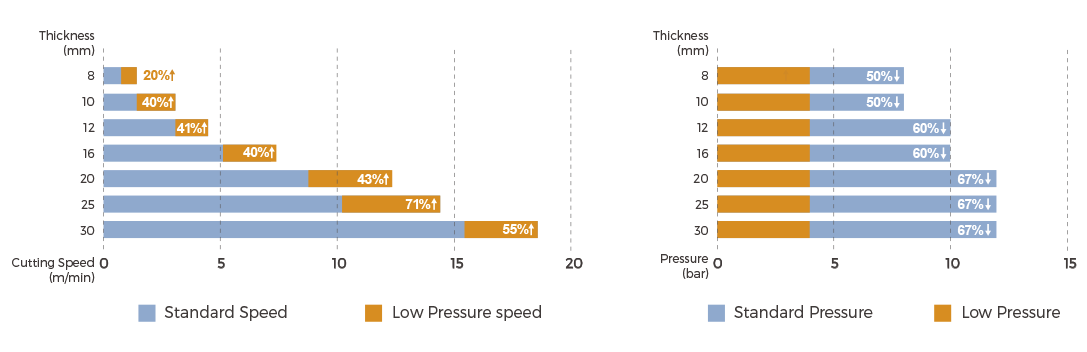

Minore consumo di gas



Pressione bassa N2

Velocità di taglio più veloce, meno tempo di taglio dello stesso lotto, fino a 67% di risparmio di gas.

Facoltativo
Soluzioni di automazione
Soluzioni di automazione
Soluzioni di automazione
Il forte supporto tecnico e molte esperienze di progetto, offrono varie soluzioni di automazione secondo il requisito del cliente.
Soluzioni di automazione
Il forte supporto tecnico e molte esperienze di progetto, offrono varie soluzioni di automazione secondo il requisito del cliente.
Capacità di taglio
Campione di dati tecnici
* Solo per riferimento, tutti i dati sono soggetti a documenti tecnici effettivi.

Serie HF Expert

Area di lavoro [mm]

Velocità di posizionamento max.Axis (X/Y)

Max. Accelerazione

Precisione

Repetitività

Peso massimo del foglio

Potenza laser disponibile

3100mmx1600mm

280m/min

3g

0.03mm

0.02m/min

2150kg/table

6kW/12kW/20kW/30kW/ 40kW/50kw/60kW

4100mmx2100mm

280m/min

3g

0.03mm

0.02m/min

3840kg/table

6kW/12kW/20kW/30kW/ 40kW/50kw/60kW

6200mmx2600mm

160m/min

2.5g

0.03mm

0.02mm

7200kg/table

6kW/12kW/20kW/30kW/ 40kW/50kw/60kW

8200mmx2600mm

160m/min

2.5g

0.03mm

0.02mm

9600kg/table

6kW/12kW/20kW/30kW/ 40kW/50kw/60kW
