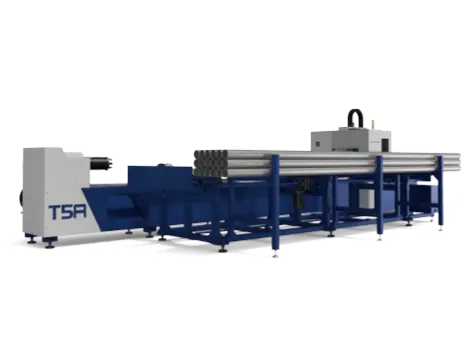

MPS-T5
Potenza disponibile: 1500W-6000kW (facoltativo) Tipo di modello:semi-automatico carico, carico completamente automatico ecc.
MPS-T5 Facoltativo Campione di dati tecnici
Riempi per scaricare o contatta con noi
Panoramica

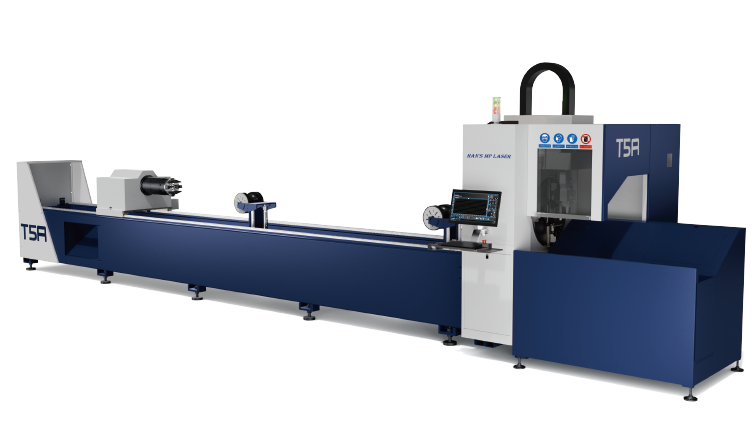

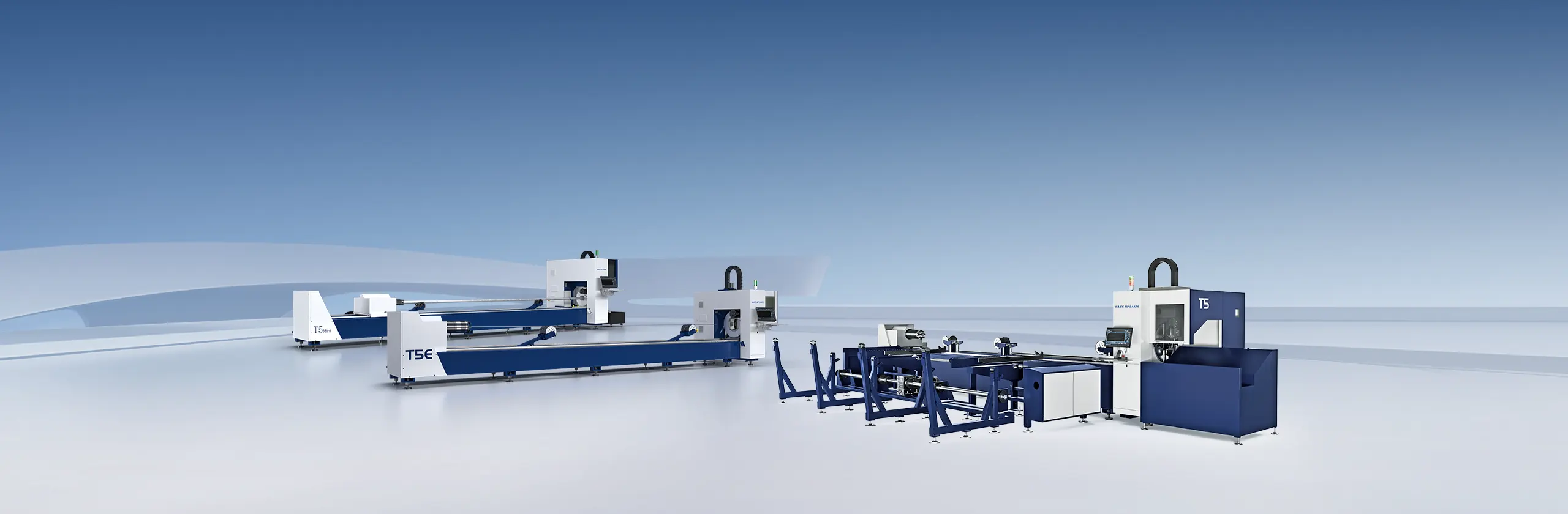

Tagliatrice professionale della metropolitana del laser, tre soluzioni, sei configurazioni
Diversi modelli possono essere selezionati in base alle diverse esigenze. Laser La potenza 1.5kW-6kW è opzionale. La macchina standard T5A può essere equipaggiata con semi-automatico carico, carico completamente automatico, ruota ausiliaria di diametro variabile scarico, blocco delle scorie, ecc.

Saldatrice resistente ad alta resistenza



Saldatura in acciaio premium: L'acciaio di alta qualità garantisce rigidità strutturale con sollecitazioni di saldatura ridotte al minimo.

Trattamento termico a doppia fase: ricottura post-saldatura + invecchiamento secondario dopo semi-finitura prevengono deformazioni a lungo termine, migliorando la resistenza sismica, la rigidità e la stabilità.

Lavorazione a cavalletto integrata: I centri di lavoro di precisione importati di alto livello consentono l'elaborazione a passaggio singolo, garantendo precisione del letto (±0,015mm) e precisione dell'assemblaggio

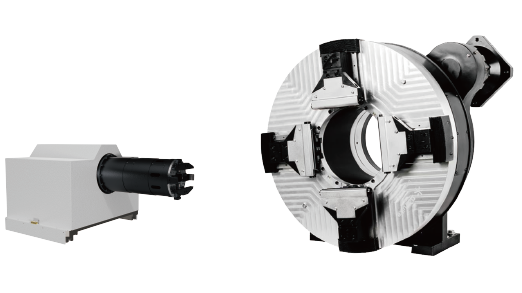

Doppio Chuck per prevenire le vibrazioni di elaborazione



Design sigillato a pieno raggio: l'assemblaggio integrato del mandrino anteriore/posteriore antipolvere garantisce l'ingresso di contaminazione zero con inerzia minima per il funzionamento ad alta velocità.

Morsetto versatile: i doppi mandrini a rulli afferrano saldamente tubi rotondi, quadrati, rettangolari, travi I e tubi simmetrici a profilo speciale.



Doppio Chuck per prevenire le vibrazioni di elaborazione


Il design completamente sigillato del mandrino impedisce l'ingresso di detriti. I blocchi scorrevoli guidati di precisione con componenti induriti e resistenti all'usura garantiscono una precisione di ±0,01 mm. La portata e la rigidità ottimizzate della pinza a doppio rullo (<0,05 mm di deviazione) garantiscono un bloccaggio stabile durante la rotazione ad alta velocità.

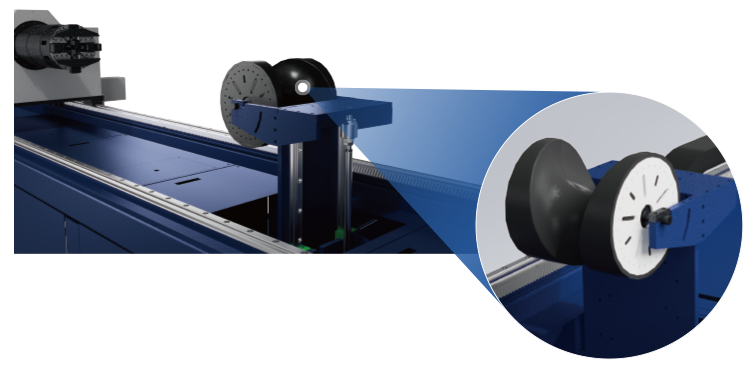

Supporto ruota a diametro variabile Caricamento



Ridurre la vibrazione della rotazione ad alta velocità dei tubi per rendere il taglio più accurato, riducendo l'ampiezza di affondamento dei tubi per migliorare la rettilineità lineare dei tubi e impedire che i tubi scuotano sinistra e destra.

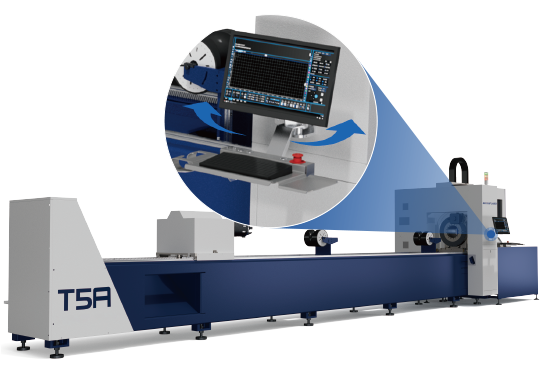

Taglio anti-vuoto


Monitoraggio in tempo reale della lunghezza della coda per evitare il taglio vuoto. Il sensore monitora la lunghezza della coda del tubo in tempo reale per vedere se è superiore o uguale al valore impostato per evitare il taglio vuoto della testa di taglio.

Estrazione adattiva del singolo mandrino


La trazione adattiva rende il taglio flessibile ed efficiente. La pinza di presa trattiene il tubo per la trazione adattiva. assicurando che il tubo sia sempre nella corsa di alimentazione.

Optional
Lavorazione smussata
Caricamento semiautomatico
Caricamento completamente automatico

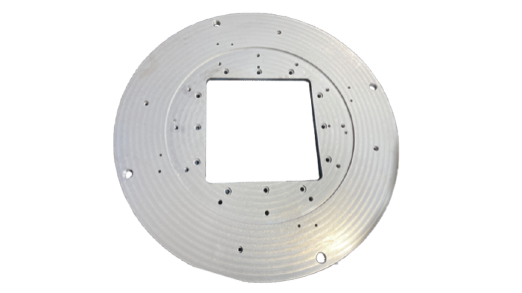

Lavorazione smussata
Fornisce convincimento per le successive procedure di saldatura. Supporta una varietà di tipi di smussatura, come smussatura della sella, smussatura K, smussatura Y, smussatura W, smussatura X. etc.

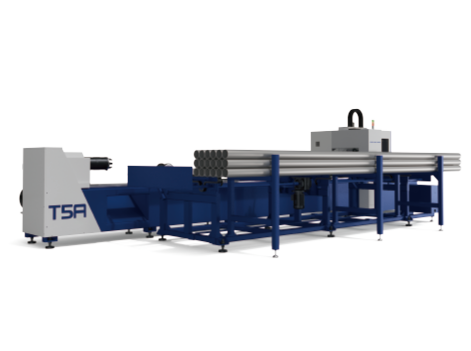

Caricamento semiautomatico
Requisiti dei tubi: ● Lunghezza del tubo: 5500mm-6100mm ● Tubo singolo: peso: ≤80kg ● Tubo rotondo: Φ20mm-Φ120mm ● Tubo quadrato: 20 x 20mm-120mm x 120mm

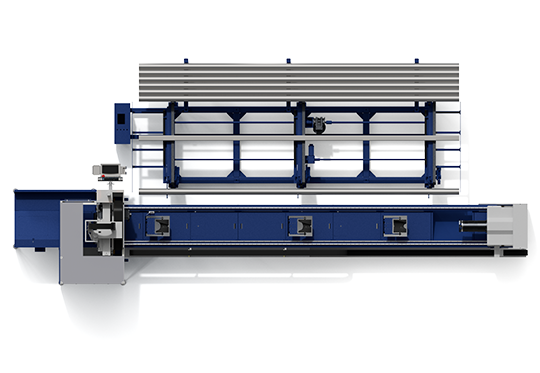

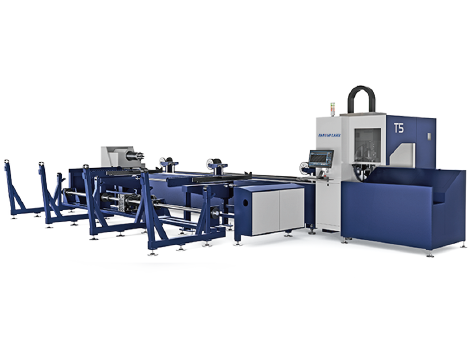

Caricamento completamente automatico
Requisiti dei tubi: ● Lunghezza del tubo: 5500mm-6000mm ● Tubo singolo: peso: ≤90kg ● Tubo rotondo: Φ20mm-Φ150mm ● Tubo quadrato: 20 x 20mm-120mm x 120mm ● Lunghezza laterale rettangolare della sezione del tubo: 20mm-120mm
Capacità di taglio
Acciaio inossidabile 12mm
Acciaio inossidabile 12mm
Acciaio inossidabile 12mm
Acciaio inossidabile 12mm
Campione di dati tecnici
* Solo per riferimento, tutti i dati sono soggetti a documenti tecnici effettivi.

Serie T5

Lunghezza massima del tubo lavorabile

Velocità massima

Accelerazione massima operativa

Capacità massima di carico (singola)

Lunghezza del materiale della coda

Gamma di spessore della parete del materiale

Capacità di trasformazione

≤6500mm

T5mini: 200R/min

1.0g

260kg(≤43kg/m)

≥80mm

≥0.8mm

H Beam≤8#

≤6500mm

T5: 120Rmin

1.0g

260kg(≤43kg/m)

≥80mm

≥0.8mm

H Beam≤20#
