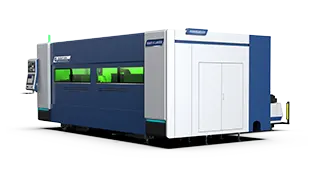

Serie HF 50
Macchina per taglio laser di fascia alta 3015 ⁄ 4020 ⁄ 4025 Potenza disponibile: 6 kW ⁄ 12 kW ⁄ 20 kW ⁄ 30 kW ⁄ 40 kW ⁄ 50 kW
Serie HF 50 selezionabile.Campione di dati tecnici
Riempi per scaricare o contatta con noi
Panoramica

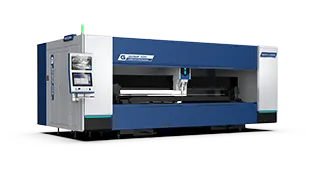

Macchina per il taglio laser di fascia alta con maggiore produzione e qualità elevata
Il prodotto di fascia alta HF 50 è dotato di sistema di controllo Rexroth + sistema di azionamento lineare e guida lineare ad alta precisione con sistema di misurazione integrato. La velocità massima del singolo asse può raggiungere i 300 mm/min e l'accelerazione massima può raggiungere i 5 g. La precisione di posizionamento può raggiungere lo 0.01 e la ripetibilità può raggiungere lo 0.005 mm.

Elevata capacità di carico per materiali spessi

La precisione di sollevamento sincronizzata può raggiungere ±1%

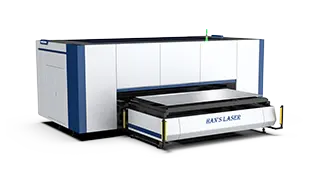

Due tavoli possono uscire dall'area di taglio contemporaneamente;
Il carico e lo scarico sul tavolo non interferiscono con l'altro;
Facile da eseguire, mantiene il lavoro all'interno della macchina, carico e scarico rapido e sicuro delle lamiere;
Garantisce una buona qualità di taglio durante il carico o lo scarico dell'altro tavolo;

Affidabilità a lungo termine

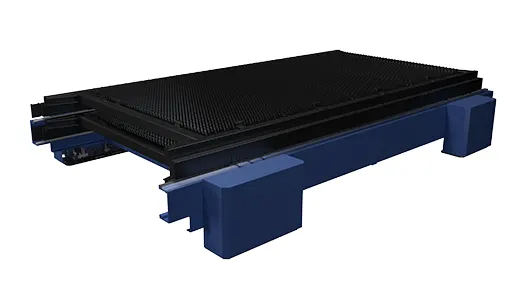

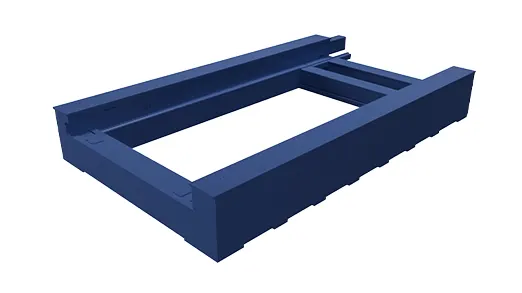

Nuova struttura cava

Evita il rischio di deformazione termica ad alta potenza;
Il trasportatore opzionale può essere facilmente aggiunto all'HF50;
Adatto a potenze laser fino a 50 kW;
Il basamento della macchina e il piano di lavoro sono separati;

Garantisce la stabilità a lungo termine della macchina.

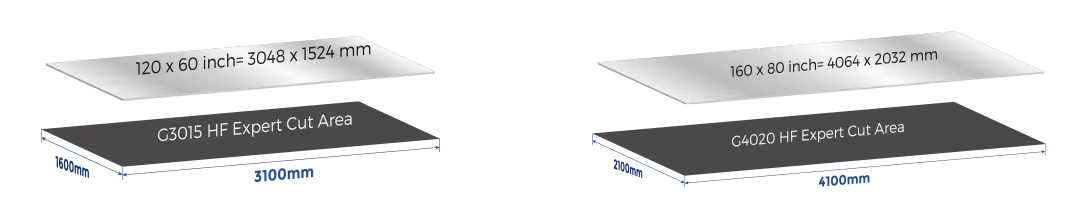

Area di taglio più ampia

Area di taglio più ampia, in grado di tagliare lamiere AS (standard americano) in dimensioni "pollici".

Maggiore produzione di componenti

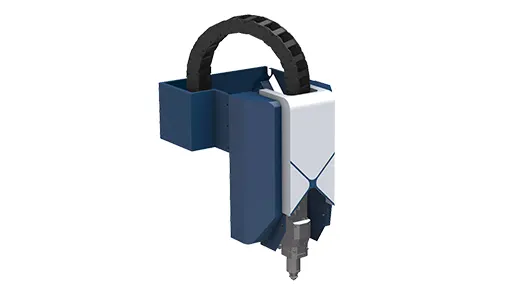

Nuovo asse Z con sistema di azionamento lineare e dispositivo di lubrificazione automatica. Guida lineare dotata di sistema di misura integrato e blocchi di regolazione, maggiore velocità di posizionamento e accelerazione, maggiore durata e maggiore precisione di taglio.

Design brevettato ad alta dinamica

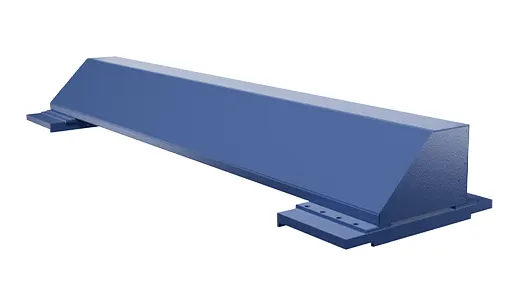

Nuovo portale con portale flessibile autoregolante

La velocità massima del singolo asse può raggiungere i 300 mm/min;
L'accelerazione massima può raggiungere i 5 g;
La precisione di posizionamento può raggiungere lo 0.01%

La ripetitività può raggiungere lo 0.005 mm;

Antigraffio

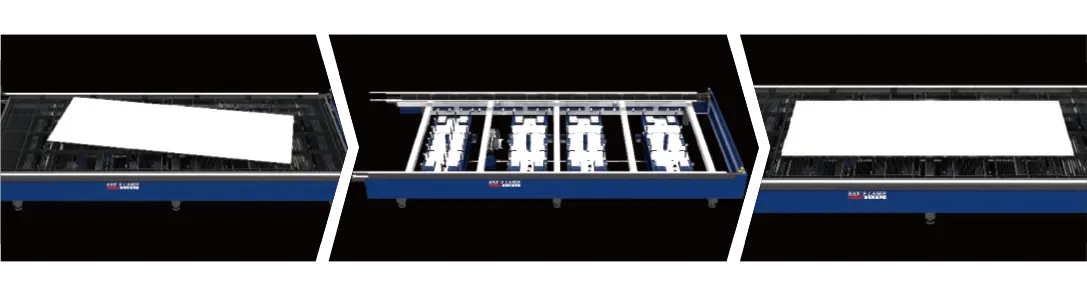

Dispositivo di sollevamento e regolazione della piastra (opzionale)
Antigraffio sul lato inferiore della lamiera;

Facile da caricare e regolare la piastra;

Garantisce una buona qualità di taglio, soprattutto per acciaio inossidabile e alluminio.

Minore consumo di gas

Taglio a bassa pressione di N2
Velocità di taglio più rapida, tempi di taglio ridotti a parità di lotto, fino al 67% di risparmio di gas.

Dispositivo Mix-M

Brevetto per cabina di miscelazione gas di Han's Laser (opzionale)
Funzione di processo Mix-M: dotata di un laser di potenza pari o superiore a 20 kW, adatta al taglio rapido di acciaio al carbonio da 10 a 40 mm, risolve il problema del taglio tradizionale di lamiere di medio e grosso spessore e della presenza di scorie negli angoli, migliorando efficacemente la conicità superiore e inferiore e la rugosità del pezzo, migliorando notevolmente l'efficienza di lavorazione e la precisione del pezzo.

selezionabile.

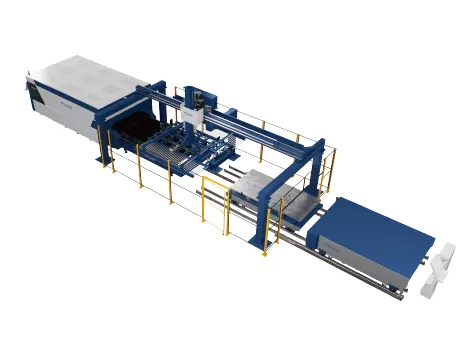

Soluzioni di automazione
Soluzioni di automazione
Soluzioni di automazione
Un solido supporto tecnico e una vasta esperienza progettuale ci consentono di offrire diverse soluzioni di automazione in base alle esigenze del cliente.
Soluzioni di automazione
Un solido supporto tecnico e una vasta esperienza progettuale ci consentono di offrire diverse soluzioni di automazione in base alle esigenze del cliente.
Capacità di taglio
Esempio di dati tecnici
* Solo per informazioni, Tutti i dati sono basati sulla documentazione tecnica effettiva.

La serie HF 50

Area di lavoro [mm]

Velocità massima di posizionamento degli assi (X/Y)

Accelerazione massima

Precisione

Ripetitività

Peso massimo della lamiera

3100mmx1600mm

300m/min

5g

0.01mm

0.005m/min

2150kg/table

4100mmx2100mm

300m/min

5g

0.01mm

0.005m/min

3840kg/table

4100mmx2600mm

300m/min

5g

0.01mm

0.005m/min

4680kg/table
