Serie TX

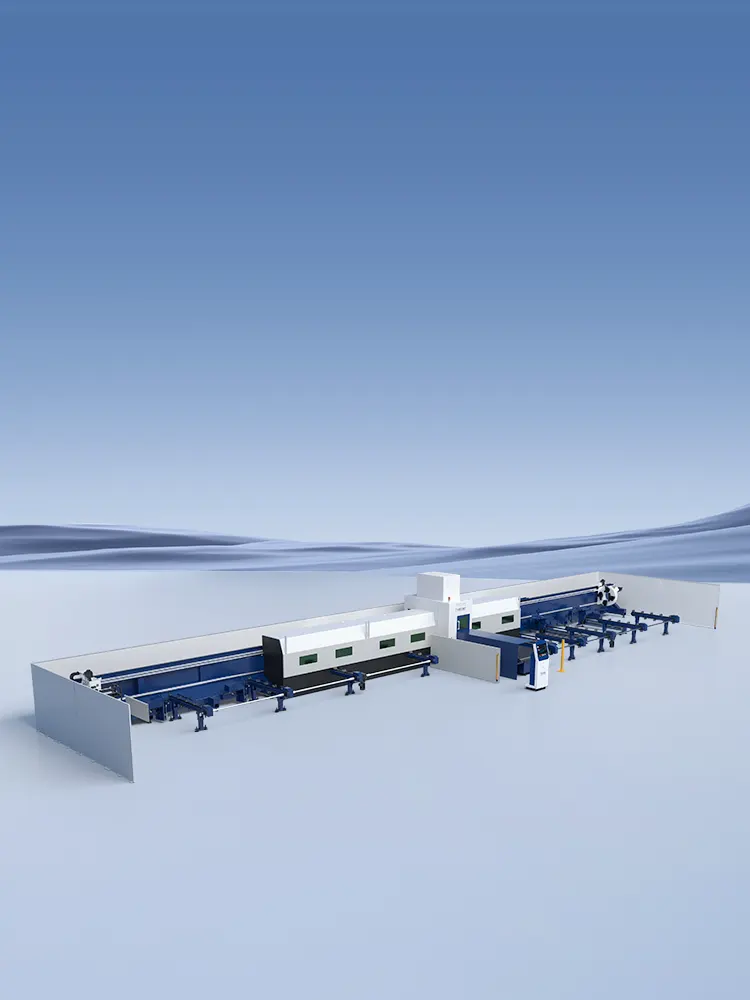

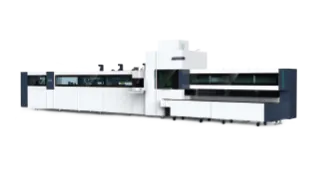

Macchina per il taglio laser di tubi in fibra per impieghi gravosi Tecnologia di lavorazione di tubi per impieghi gravosi con capacità di carico fino a 1500 kg; Tecnologia di controllo bus per una risposta rapida e un'elevata efficienza; Funzione di taglio smussato a ±45° opzionale;
Serie TX OpzionaleCampione di dati tecnici
Riempi per scaricare o contatta con noi
Panoramica

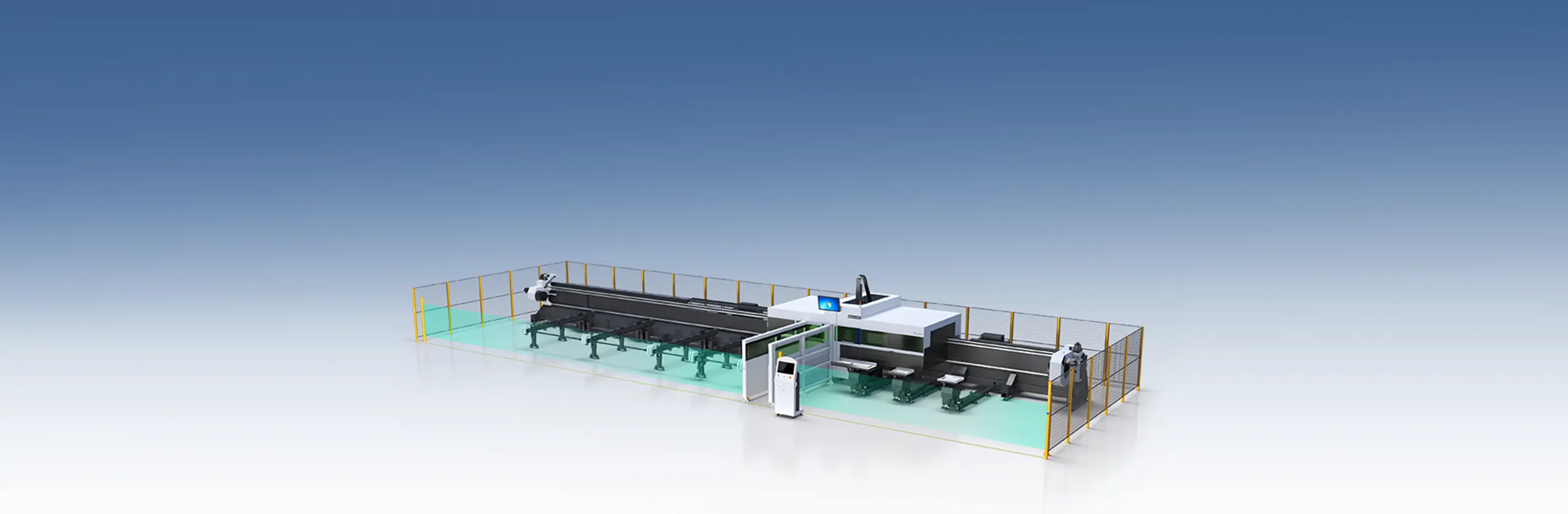

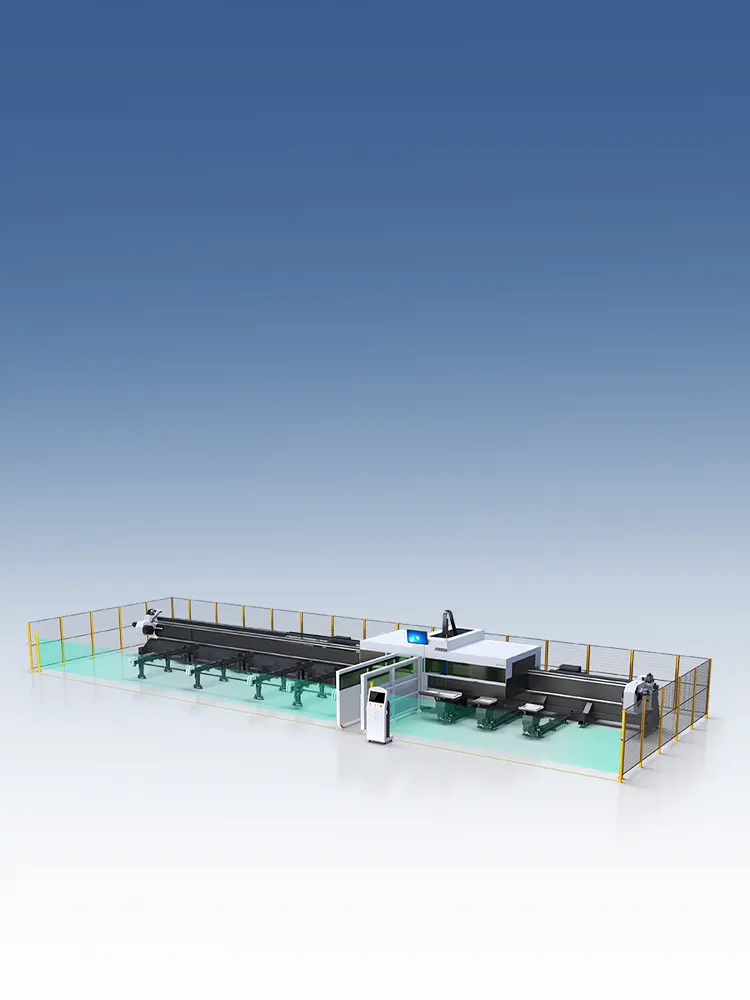

Flessibilità per gestire tubi e profili pesanti
La macchina per il taglio laser di tubi della serie TX è ideale per il taglio di tubi in acciaio al carbonio, acciaio inossidabile e lega di alluminio (quadrati, tondi e ovali). Offre prestazioni professionali, ad alta velocità, alta precisione e costi contenuti, rendendola la scelta migliore per l'industria della lavorazione di tubi metallici.

Zero scarti

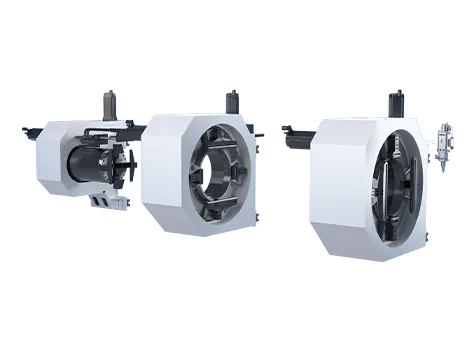

La testa di taglio può attraversare il mandrino centrale e tagliare nella direzione opposta, ottenendo così zero scarti. Mandrino integrato per l'intero processo, sia il mandrino centrale che quello di scarico sono mandrini integrati, consentendo di passare da tubi grandi a tubi piccoli senza dover cambiare le ganasce.

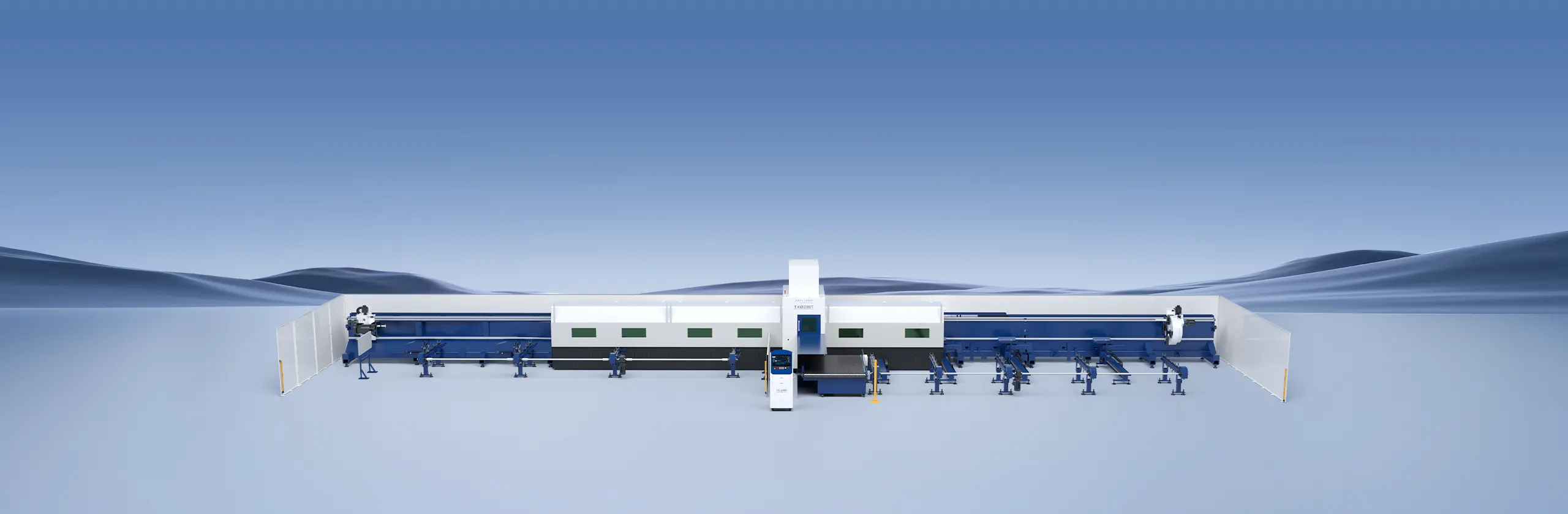

Letto laterale

Struttura robusta e affidabile, supporta il carico, il taglio e lo scarico di tubi da 12 m, mantenendo la precisione della macchina utensile a lungo e adottando una cremagliera di precisione e una guida lineare a rulli per garantire un'efficace precisione di trasmissione.

Supporto assistito da follower

Dotato di funzione di centraggio, il dispositivo di supporto segue sempre il materiale del tubo. Ruota e oscilla verso l'alto e verso il basso per garantire un supporto efficace e prevenire cedimenti del tubo.

Dispositivo di carico e scarico

Struttura semiautomatica di carico e scarico come configurazione standard, carico semplice e comodo con elevata efficienza. 4 set di pallet di scarico flottanti come supporto ausiliario per una migliore precisione di lavorazione.

Opzionale

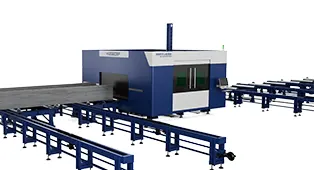

Tagliatubi laser per impieghi gravosi a tre mandrini
Quattro mandrini e per impieghi gravosi
Taglio smussato

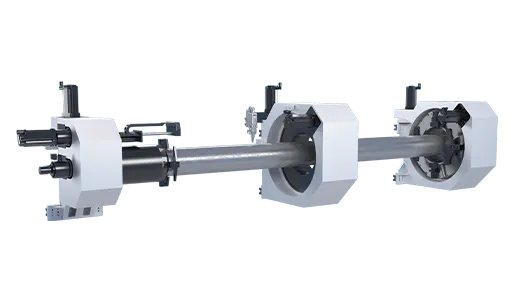

Tagliatubi laser per impieghi gravosi a tre mandrini
Macchina per la lavorazione di tubi e profili pesanti con scarto finale "0" reale, grazie alla tecnologia di caricamento tubi per impieghi gravosi offre una capacità di carico di 1500 kg. Sistema di controllo bus Han, risposta rapida ed elevata efficienza.

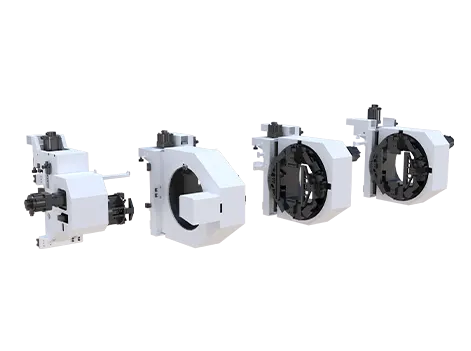

Quattro mandrini e per impieghi gravosi
Può scaricare il materiale in qualsiasi area entro il raggio di azione, evitando l'utilizzo manuale; taglio commutativo a quattro mandrini, molteplici metodi di serraggio, facile da usare con scarti pari a "0".

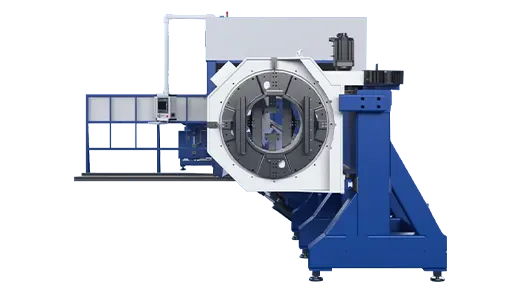

Taglio smussato
La testa di taglio per scanalature, con diritti di proprietà intellettuale completamente indipendenti, offre prestazioni superiori e un servizio post-vendita e di manutenzione tempestivi. Taglio per scanalature, giunzione senza giunzioni, adatta per le successive esigenze di saldatura di strutture in acciaio e tubi di grandi dimensioni.
Campioni di taglio
Dati tecnici
Disponibili diversi formati, tutti i dati sono soggetti a soluzioni tecniche.

Serie TX

Diametro tubo tondo

Lunghezza lato tubo quadrato

Precisione di posizionamento (X/Y)

Ripetibilità (X/Y)

Velocità massima di posizionamento (A/B/C)

Lunghezza massima di carico

Peso massimo del tubo

Lunghezza di scarico

Ф40-360mm □40-350mm

±0.05mm/1000mm

±0.05mm

60m/min

80r/min

0-6000/0-12000mm

≥0

1200kg(≤100kg/m)

Ф50-500mm □50-500mm

±0.05mm/1000mm

±0.05mm

60m/min

40r/min

5800-6200mm 8800-9200mm 11800-12100mm

0-6000/0-12000mm

≥0

2000kg(≤167kg/m)

12000mmxФ80-660mm 12000mmxФ80-450mm

±0.01mm/1000mm

±0.01mm

40m/min

30r/min

0-12000mm

≥0

2500kg(≤167kg/m)
