PLT Series

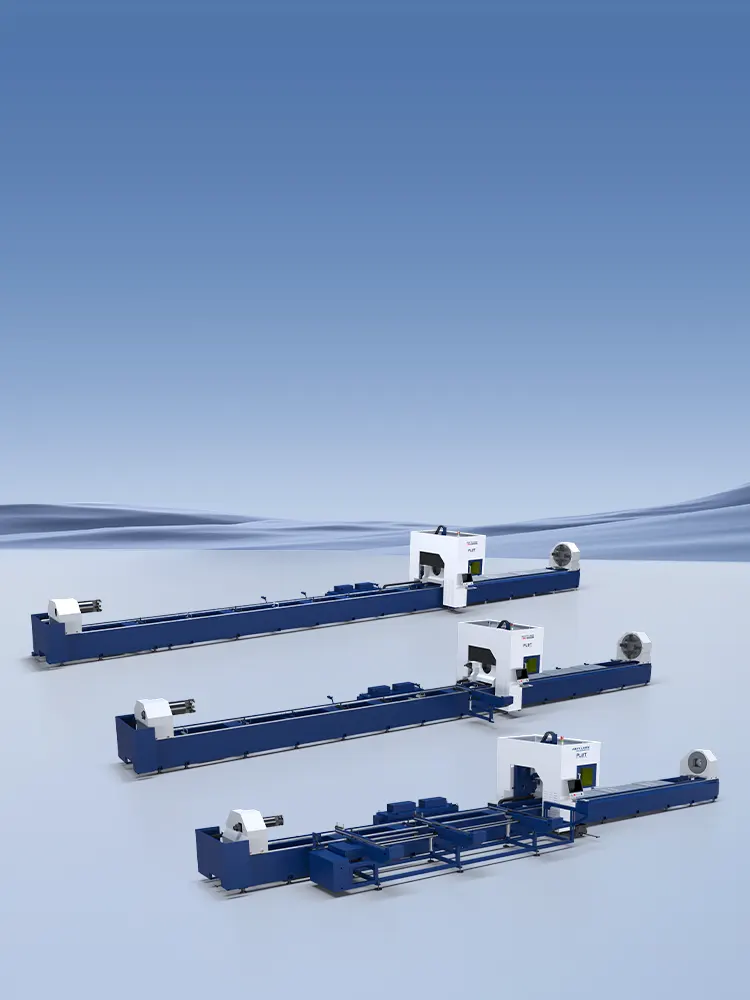

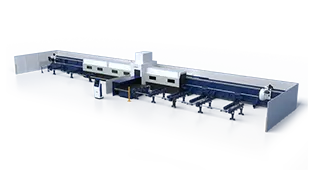

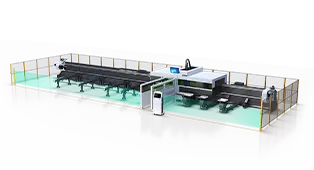

Macchina professionale per il taglio laser di tubi in fibra Design modulare per configurazioni flessibili Supporta carichi di materiale da 6 m / 9 m / 12 m con opzione
PLT Series OpzionaleCampione di dati tecnici
Riempi per scaricare o contatta con noi
Panoramica
Design modulare per configurazioni flessibili
La macchina professionale per il taglio laser di tubi della serie PLT è ideale per il taglio di tubi in acciaio al carbonio, acciaio inossidabile, rame, leghe di alluminio (tubi quadrati, rotondi, ovali e di forme speciali), profilati e altri tubi metallici. Offre elevata velocità, precisione, efficienza e rapporto costo-efficacia, rendendola la scelta preferita per l'industria della lavorazione dei tubi metallici.

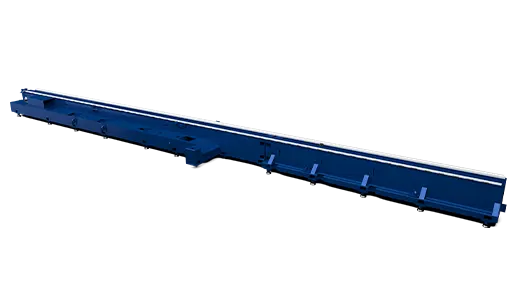

Struttura del letto orizzontale

La configurazione orizzontale con guide lineari ad alta precisione garantisce una trasmissione fluida ed efficiente e una solida capacità di carico.

Mandrini di precisione

Dotati di un sistema di trasmissione di precisione per prevenire la contaminazione e mantenere la precisione della trasmissione.

Il sistema a triplo mandrino, con il secondo e il terzo mandrino, offre la possibilità di lavorare a corsa completa, eliminando la necessità di regolare gli ingranaggi quando si passa da tubi grandi a tubi piccoli.

Supporto flottante

Le unità di supporto si adattano dinamicamente al raggio di rotazione del tubo, con controllo indipendente del servomotore, risposta rapida ed elevata capacità di carico, garantendo un posizionamento stabile e una maggiore precisione di lavorazione.

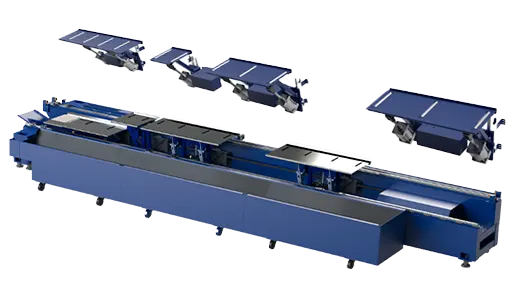

Sistema di supporto flottante

Scarico fisso con buffer e funzione di inclinazione e scorrimento, dotato di sistema di riconoscimento guidato dalla visione per un'identificazione precisa e uno smistamento rapido di vari pezzi. Sistema di scarico flottante da 6 m con elevata capacità di carico, in grado di gestire facilmente tubi di peso superiore a 300 kg.

Zero scarti

La testa di taglio può attraversare il mandrino centrale e tagliare nella direzione opposta, riducendo al minimo gli scarti e migliorando l'utilizzo del materiale.

Opzionale
Taglio smussato
Semiautomatico
Completamente automatico

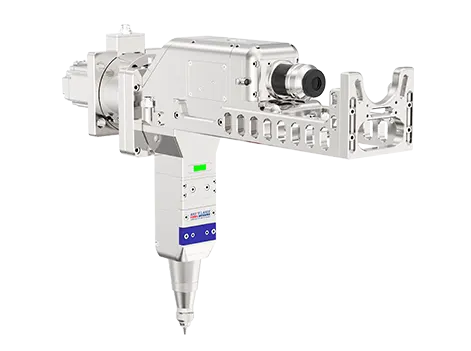

Taglio smussato
La testa di taglio per scanalature, con diritti di proprietà intellettuale completamente indipendenti, offre prestazioni superiori e garantisce un servizio post-vendita e una manutenzione tempestivi. Taglio per scanalature, giunzione senza giunzioni, adatta per le successive esigenze di saldatura di strutture in acciaio e tubi di grandi dimensioni.

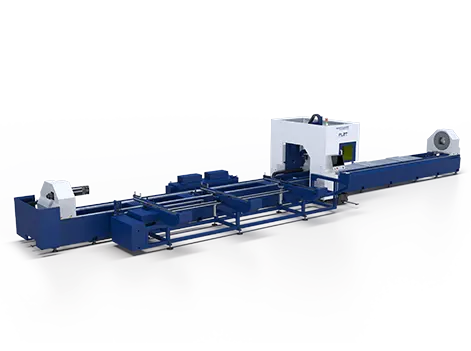

Semiautomatico
File di tubi possono essere posizionate sul meccanismo di carico, che completa automaticamente il caricamento, l'alimentazione e il raggiungimento della posizione di serraggio del mandrino di un singolo tubo.

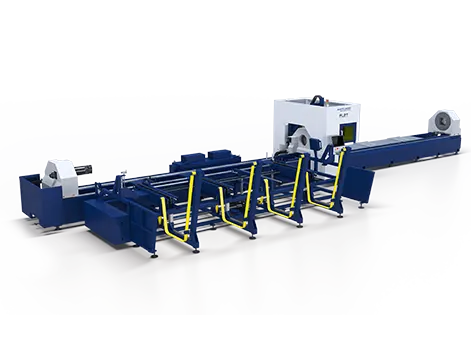

Completamente automatico
I fasci di tubi possono essere impilati nel silo e il caricamento, l'alimentazione e il raggiungimento dei singoli tubi nella posizione di serraggio del mandrino possono essere eseguiti automaticamente;
Campioni di taglio
Dati tecnici
Disponibili diversi formati, tutti i dati sono soggetti a soluzioni tecniche.

PLT Series

Diametro tubo tondo

Lunghezza lato tubo quadrato

Precisione di posizionamento (X/Y)

Ripetibilità (X/Y)

Velocità massima di posizionamento (X/Y)

Velocità massima di posizionamento (A/B/C)

Lunghezza massima di carico

Lunghezza di scarico

Peso massimo del tubo

φ20-240mm

□20-240mm

±0.05mm/1000mm

±0.05mm

100m/min

100rpm

6200mm

0-6000mm

300kg

φ30-240mm

□30-240mm

±0.05mm/1000mm

±0.05mm

100m/min

100rpm

9200mm

0-9000mm

300kg

φ30-360mm

□30-350mm

±0.05mm/1000mm

±0.05mm

80m/min

80rpm

6200mm

0-6000mm

500kg

φ30-360mm

□30-350mm

±0.05mm/1000mm

±0.05mm

80m/min

80rpm

9200mm

0-9000mm

600kg

φ40-360mm

□40-350mm

±0.05mm/1000mm

±0.05mm

80m/min

80rpm

12200mm

0-12000mm

850kg
