Macchina per taglio laser 3D a 5 assi ad alta produttività 3015 ⁄ 3122 ⁄ 4025 Potenza disponibile: 3000 W ⁄ 4000 W ⁄ 6000 W
Serie WD Campione di dati tecnici
Riempi per scaricare o contatta con noi
Panoramica

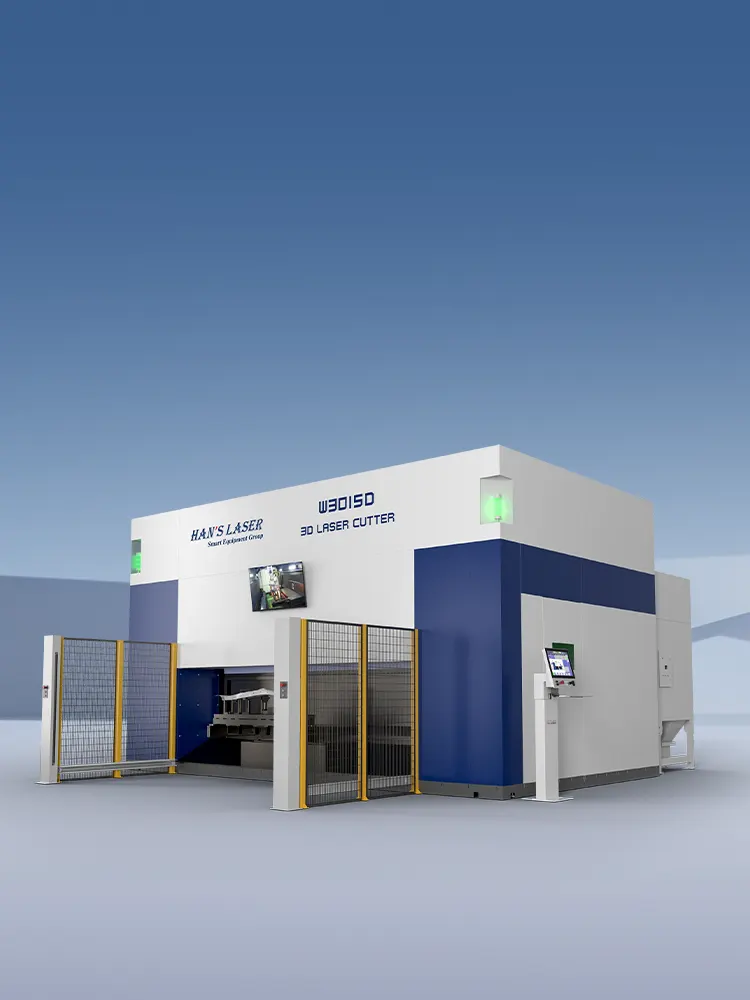

Macchina per taglio laser 3D a 5 assi ad alta produttività per componenti formati a caldo
La serie WD è una macchina per il taglio laser 3D a 5 assi ad alta velocità con struttura mobile a portale, una macchina di fascia alta specializzata nel taglio laser di componenti 3D termoformati e pezzi 3D che richiedono elevata efficienza. Può essere utilizzata per il taglio di acciaio ad alta resistenza, acciaio al carbonio comune, acciaio inossidabile, leghe di titanio, leghe di alluminio e altri materiali.

Testa di taglio 3D di Han

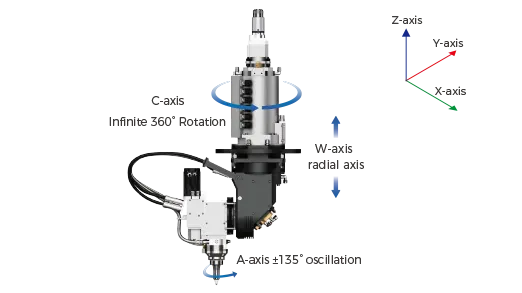

Dimensioni ridotte, peso leggero e prestazioni elevate:

Perfette prestazioni anticollisione, modalità anticollisione sull'asse A, anticollisione a 360°;
Processo di rotazione elettrica stabilizzata per migliorare la capacità anti-interferenza della rotazione e la stabilità d'uso;
Struttura antipolvere sull'asse W altamente sigillata, maggiore durata della lente in ambienti difficili, maggiore stabilità dell'apparecchiatura e riduzione dei costi di utilizzo;
Cavi altamente resistenti alle interferenze per migliorare la stabilità della testa di taglio in caso di movimenti frequenti.

Ambiente di lavoro rispettoso

Sistema di rimozione della polvere ad alto volume

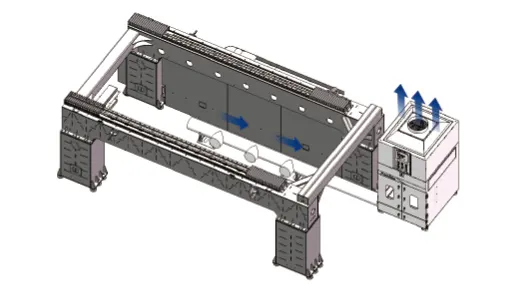

Il collettore di aspirazione è posizionato vicino alla protezione della macchina e il tubo di aspirazione è collegato direttamente al condotto dell'aria interno della macchina utensile, senza curve per evitare resistenze, garantendo una rimozione ottimale della polvere. Questo sistema protegge i componenti critici di precisione della macchina utensile dalla contaminazione da polvere e riduce i gas di scarico e la polvere nell'area di lavoro, riducendo al minimo l'inquinamento ambientale e i danni alla salute umana.

Elevata stabilità

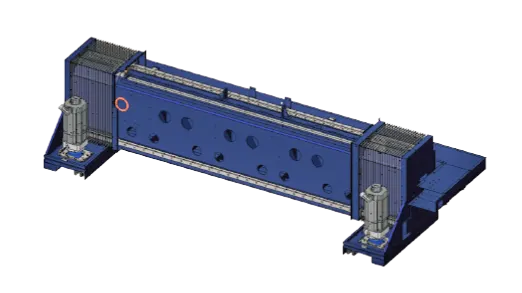

Struttura di fissaggio della base a U.
Grazie all'esclusiva struttura di fissaggio della base a U di Han's Laser, l'ampia sezione trasversale garantisce rigidità e stabilità del basamento della macchina.

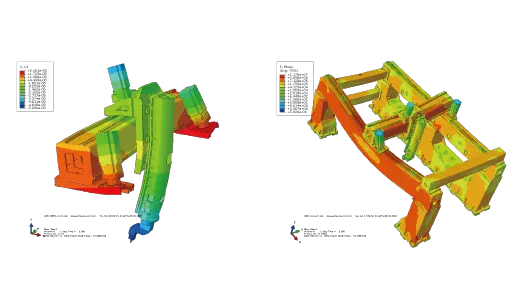

Progettazione della struttura della macchina, analisi completa e ottimizzazione secondaria tramite CAE. Dopo il completamento dell'installazione, sono stati condotti diversi test sulla frequenza di vibrazione, sulle prestazioni modali e su altre prestazioni statiche e dinamiche, nonché un test di funzionamento continuo di 72 ore per garantire l'affidabilità dell'apparecchiatura per un funzionamento a lungo termine.

Estremamente veloce

Travi leggere con maggiore rigidità e resistenza per migliorare le prestazioni dinamiche delle parti mobili;

Piastre di tenuta sono aggiunte attorno al parapolvere per proteggere le parti della trasmissione dalla contaminazione.

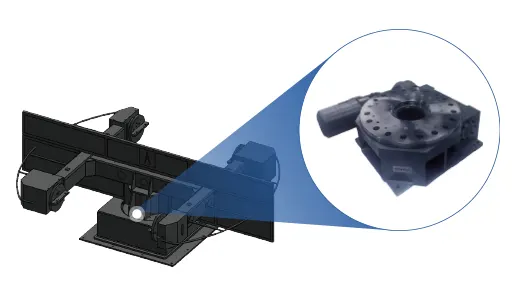

Tavola rotante duplex

Scambio tramite rotazione, funzionamento ad alta efficienza

Una griglia di sicurezza nella zona di abbassamento della tavola garantisce la sicurezza dell'operatore;

Dotata di blocco di collegamento della linea dell'aria e connettore aeronautico per garantire il corretto collegamento dei morsetti.

Doppia protezione di sicurezza

Garantisce la sicurezza operativa dei lavoratori
Dotato di parapetto e griglia di sicurezza per garantire la sicurezza del personale durante il carico e lo scarico dei pezzi.

Eccellenti processi di controllo dei bordi

Funzione di taglio degli angoli senza sbavature
La potenza del laser segue la variazione di velocità, garantendo un migliore controllo del processo di taglio degli angoli, per ottenere un bordo di taglio degli angoli praticamente privo di sbavature!

Capacità di taglio
Esempio di dati tecnici
* Solo a scopo di riferimento, tutti i dati sono soggetti alla documentazione tecnica effettiva.

Serie WD

Potenza della sorgente laser

Percorso asse X

Percorso asse Y

Percorso asse Z

Velocità singolo asse

Accelerazione

Precisione di posizionamento

Precisione di posizionamento ripetuto

Asse di rotazione asse C

Asse di oscillazione asse A

Sistema di controllo CNC

Testa di taglio

Banco di lavoro

Tempo di cambio banco di lavoro

3000 W ⁄ 4000 W ⁄ 6000 W (opzionale)

3000 mm

1500 mm

650 mm

100 m/min (l'asse X può raggiungere 120 m/min)

1.0 g (può raggiungere 1.2 g)

±0.04 mm

0.03 mm

n*360°

±135°

Rexroth/Siemens

L'ultima testa di taglio di Han

Banco di lavoro a doppia stazione di rotazione

2.5 s

3000 W ⁄ 4000 W ⁄ 6000 W (opzionale)

3100 mm

2200 mm

650 mm

100 m/min (l'asse X può raggiungere 120 m/min)

1.0 g (può raggiungere 1.2 g)

±0.04 mm

0.03 mm

n*360°

±135°

Rexroth/Siemens

L'ultima testa di taglio di Han

Banco di lavoro a doppia stazione di rotazione

4.5 s

3000 W ⁄ 4000 W ⁄ 6000 W (opzionale)

4000 mm

2500 mm

650 mm

100 m/min (l'asse X può raggiungere 120 m/min)

1.0 g (può raggiungere 1.2 g)

±0.04 mm

0.03 mm

n*360°

±135°

Rexroth/Siemens

L'ultima testa di taglio di Han

Banco di lavoro a doppia stazione di rotazione

5.5 s
