HF Series
Macchina per taglio laser ad alta velocità 3015 ⁄ 4020 ⁄ 6025 ⁄ 8025 ⁄ 10025 ⁄ 12025 ⁄ 12030 Potenza disponibile: 6kW ⁄ 12kW ⁄ 20kW ⁄ 30kW ⁄ 40kW ⁄ 50kW ⁄ 60kW
HF Series Campione di dati tecnici
Riempi per scaricare o contatta con noi
Panoramica

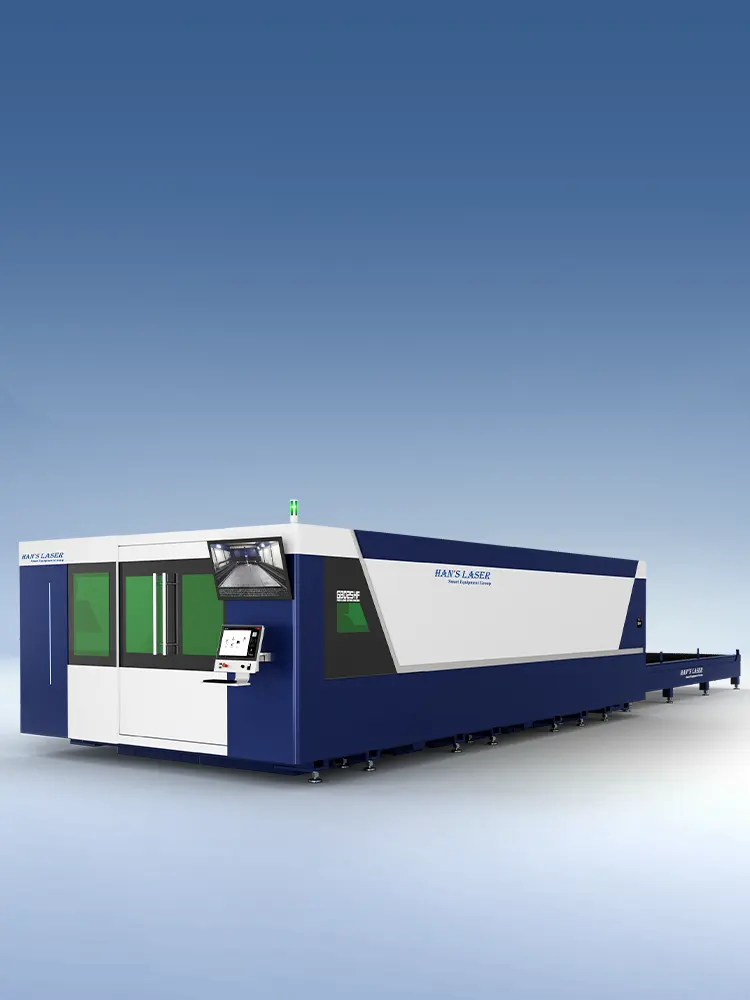

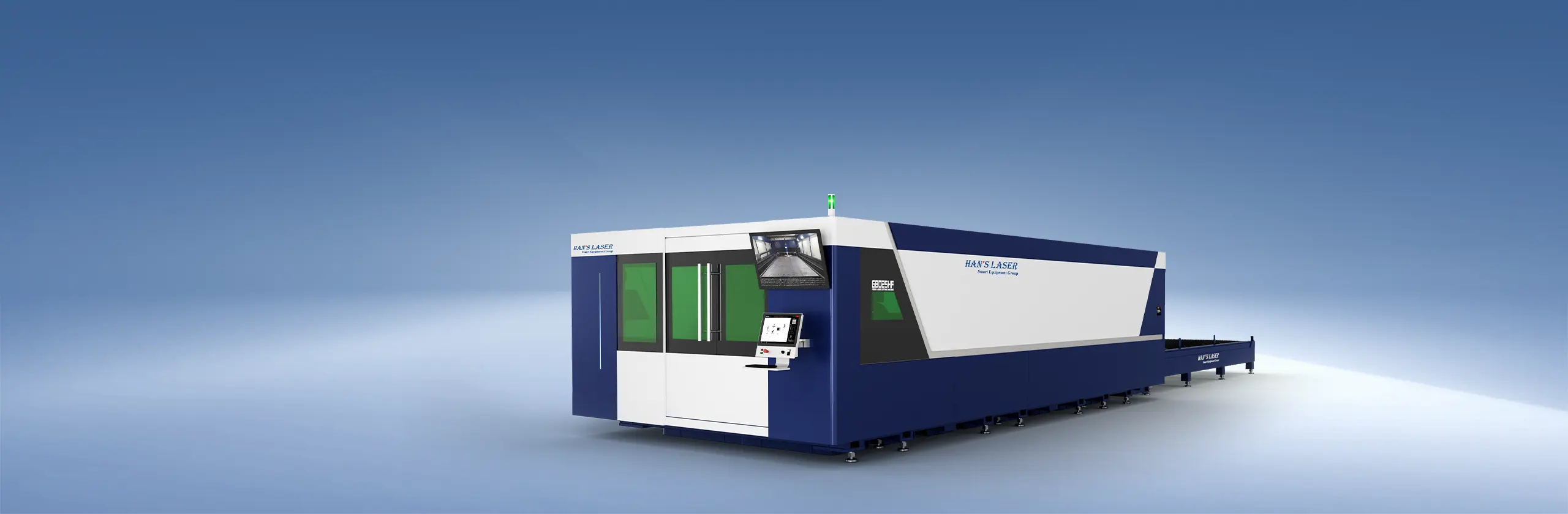

Tagliatrice laser ad alta velocità della fibra
La macchina per il taglio laser a fibra ad alta velocità serie HF è un prodotto di punta creato da Han's Laser. Specializzata nel taglio laser a oltre 12 kW e nel taglio stabile di lamiere spesse, è in grado di soddisfare i requisiti di taglio ad altissima potenza (oltre 30 kW). Dispone di un database completo di processi di taglio di livello superiore a 12 kW, perforazione a zero secondi, taglio stabile di lamiere spesse, taglio a bassa pressione, taglio pulito e altre tecnologie esclusive, in grado di creare il massimo valore per i clienti.

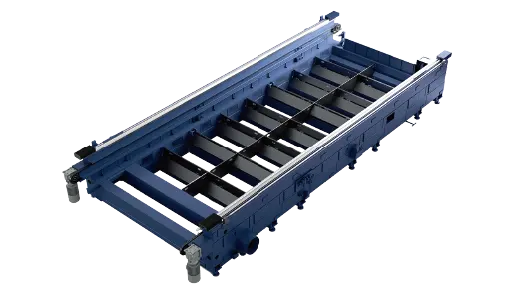

Struttura di base semi-cava per macchine utensili

Il telaio di base è realizzato in acciaio al carbonio saldato e sagomato, quindi sottoposto a ricottura, sgrossatura, invecchiamento vibratorio, finitura e altri processi per conferirgli rigidità e robustezza.

La specifica struttura semi-cava evita efficacemente il rischio di deformazione del basamento causata dal riscaldamento ad alta potenza, soddisfacendo i requisiti del taglio laser ad altissima potenza da 50 kW.

Inoltre, sopra il telaio sono stati posati mattoni refrattari. Questi mattoni refrattari costituiscono un'ulteriore barriera contro il taglio laser ad alta potenza e sono facili ed economici da manutenere.

Sistema di aspirazione multizona

Il sistema di aspirazione multizona garantisce un'efficace rimozione della polvere per area, distribuendo in modo intelligente il volume d'aria di ciascuna uscita di scarico a ogni sezione della struttura e migliorando efficacemente la capacità di aspirazione e rimozione della polvere nell'area di lavoro. Inoltre, riduce il rischio di contaminazione della testa di taglio, mantenendo pulita l'area di lavoro.



Nuovo portale in alluminio estruso

Più leggero, più resistente, più bello e con tempi di consegna ridotti.

Struttura a cremagliera dell'asse Z, resistente agli urti e alla contaminazione.

La struttura a scorrimento della guida impedisce che il gruppo di guida perda precisione a causa della collisione con la testa di taglio;

Il dispositivo di lubrificazione automatica evita l'attrito dovuto alla mancanza d'olio durante il movimento, migliora la durata dei componenti della trasmissione della macchina e garantisce velocità e precisione di funzionamento stabili.

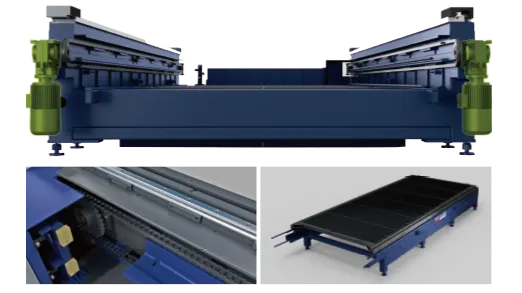

Tavolo navetta con doppio sistema di azionamento

Grazie alla catena ad alta resistenza, entrambi i tavoli possono essere estratti contemporaneamente dall'area di taglio.

Il carico e lo scarico su un tavolo non influiscono sull'altro, garantendo un'ottima qualità di taglio anche durante le operazioni di carico e scarico dell'altro tavolo.

La manutenzione interna della macchina è semplice e veloce.

La macchina lavora in modo stabile anche durante il taglio di materiali spessi.

Area di taglio più ampia

L'area di taglio maggiorata consente di tagliare lamiere conformi allo standard americano (AS) in pollici.

Banco da taglio modulare

Design modulare universale e intercambiabile, con pannelli di supporto più alti, spessi e densi, maggiore resistenza al taglio ad alta potenza e facilità di manutenzione e sostituzione.

Dispositivo Mix-M

Brevetto per cabina di miscelazione gas di Han's Laser (Opzionale)
Funzione del processo Mix-M: dotato di un laser di potenza pari o superiore a 20 kW, adatto al taglio rapido di acciaio al carbonio da 10 a 40 mm, risolve il problema delle sezioni di taglio tradizionali di lamiere di medio e grosso spessore e della formazione di scorie sugli angoli, migliorando efficacemente la conicità superiore e inferiore e la rugosità del pezzo, con un conseguente notevole miglioramento dell'efficienza di lavorazione e della precisione del pezzo.

Antigraffio
Tetto avvolgibile automatico
Soluzioni di automazione
Soluzioni di automazione

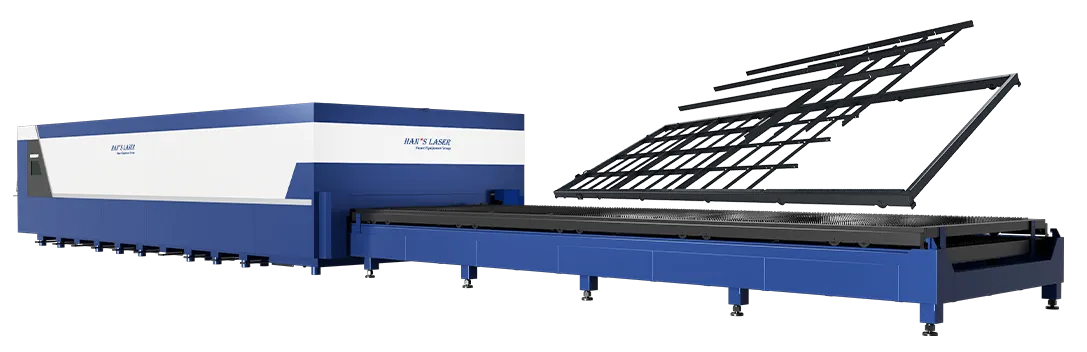

Dispositivo di sollevamento e regolazione della lamiera, garantisce un'ottima qualità di taglio, soprattutto per acciaio inossidabile e alluminio. ● Protegge la parte inferiore della lamiera dai graffi; ● Facile da caricare e regolare;

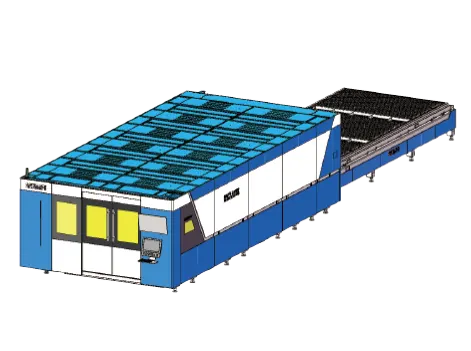

Il tetto completamente chiuso della macchina funge da protezione ambientale per il taglio laser, con un tetto avvolgibile che si apre e si chiude con un semplice clic. Vi offriamo di più per proteggere il vostro ambiente di lavoro e allo stesso tempo una facile manutenzione.

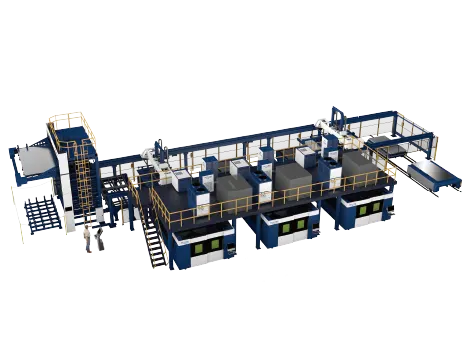

Grazie a un solido supporto tecnico e a una vasta esperienza in numerosi progetti, offriamo diverse soluzioni di automazione in base alle esigenze del cliente.
Grazie a un solido supporto tecnico e a una vasta esperienza in numerosi progetti, offriamo diverse soluzioni di automazione in base alle esigenze del cliente.
Capacità di taglio
Campione di dati tecnici

HF Series

Area di lavoro

Velocità massima di posizionamento dell'asse (X/Y)

Accelerazione massima

Repeatability

Peso massimo del carico

3150mmx1620mm

200m/min

2.8g

0.02mm

2150kg

4100mmx2100mm

200m/min

2.8g

0.02mm

3840kg

6200mmx2600mm

160m/min

2.5g

0.02mm

7200kg

8200mmx2600mm

160m/min

2.5g

0.02mm

9600kg

10100mmx2600mm

140m/min

1.5g

0.05mm

12000kg

12100mmx2600mm

140m/min

1.5g

0.05mm

14100kg

12100mmx3100mm

140m/min

1.5g

0.05mm

16000kg
