Serie PD
Il gruppo Laser Smart Equipment di Han aderisce a Innovazione indipendente, padroneggia la tecnologia di base della luce sorgente, sistema CNC, componenti funzionali, ecc.
Serie PD Facoltativo Campione di dati tecnici
Riempi per scaricare o contatta con noi
Panoramica

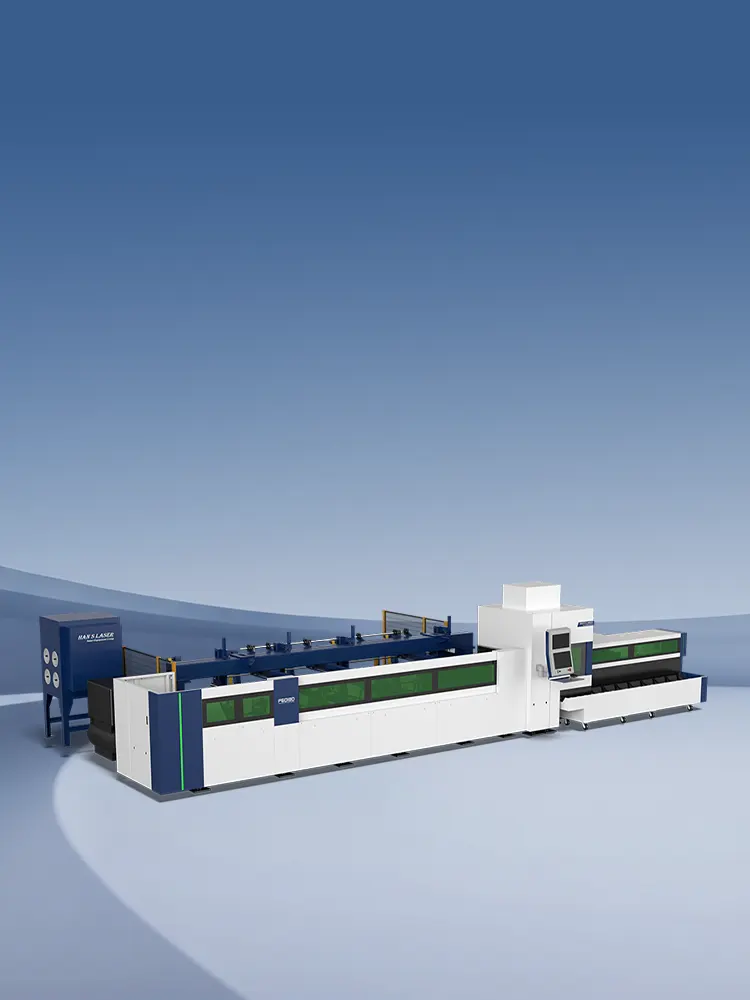

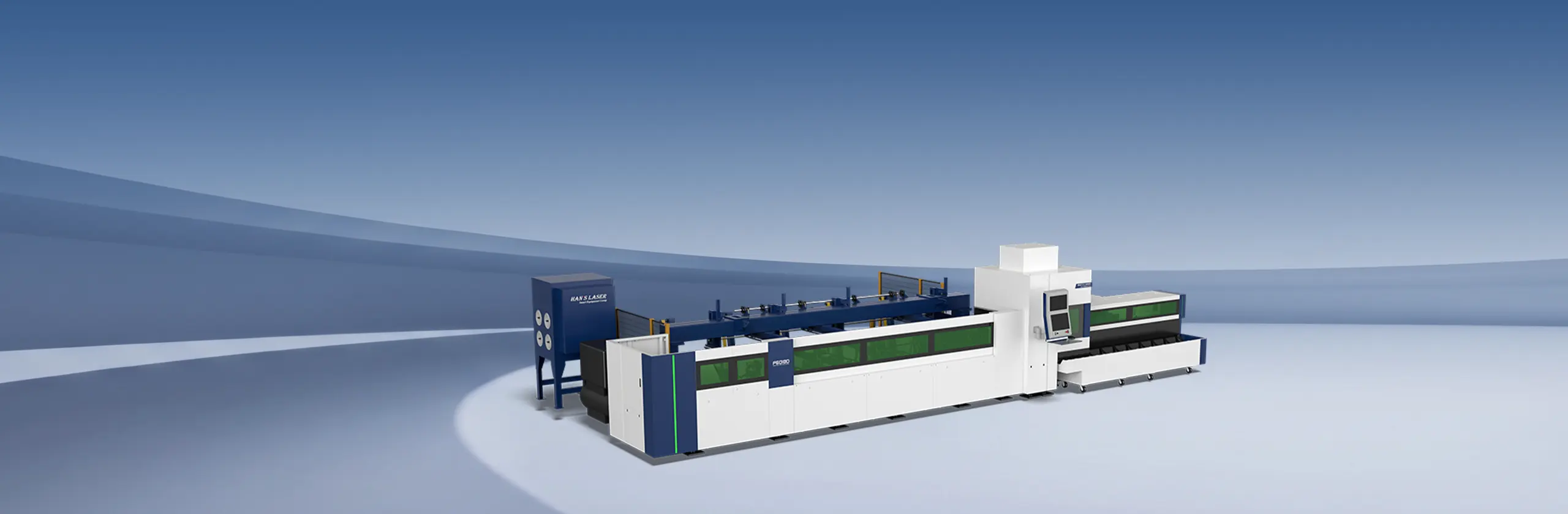

Soluzione professionale di elaborazione del tubo: tagliatrice automatica della metropolitana del laser di serie PD
La tagliatrice per tubi laser serie PD è progettata per la lavorazione di tubi metallici CNC di precisione, sostenendo il taglio efficiente di tubi quadrati, rotondi, ovali e speciali (acciaio dolce, acciaio inossidabile, lega di alluminio, ecc.). Dotato di una struttura orizzontale ad alta rigidità con sistemi di azionamento a cremagliera e guide lineari ad alta precisione, raggiunge una precisione di taglio di ±0,1 mm. Integrato con un sistema di carico/scarico completamente automatizzato, aumenta la produttività con tempi di ciclo leader del settore, offrendo al contempo stabilità eccezionale, economicità e adattabilità alle esigenze professionali di fabbricazione dei tubi.

Tagliatrice per tubi laser



●  La tagliatrice del tubo laser di serie PD è una tagliatrice automatica del tubo laser di precisione CNC che integra il taglio laser, il macchinario di precisione, la tecnologia di controllo numerico, ecc.

●  Pricipalmente è usato per il taglio di tubi metallici come acciaio dolce, acciaio inossidabile, tubo della lega di alluminio (tubi quadrati, rotondi, ovali) e altri tubi (si prega di indicare se ci sono tubi ovali).

●  È la tagliatrice preferita nell'industria della lavorazione del tubo metallico, con le caratteristiche di professionalità, alta velocità, alta precisione, alta efficienza e alte prestazioni di costo.

Perché scegliere la serie PD



La macchina adotta una struttura orizzontale, ingranaggi e rack e guide lineari di alta precisione, con trasmissione regolare e alta precisione. È dotato di dispositivi di carico e scarico completamente automatici, migliorando notevolmente l'efficienza produttiva della macchina utensile.

Sistema di bloccaggio



• Elevata sicurezza quando il gas viene interrotto e la pressione viene mantenuta

• Struttura meccanica della trasmissione, alto fattore di sicurezza nella progettazione dei componenti, capace di produzione continua stabile 24 ore su 24

• La pinza ha una corsa breve e un'elevata precisione di ripetibilità

• Monitoraggio digitale, identificazione in tempo reale della dimensione del tubo bloccato

Mandrino posteriore



• Adottando una struttura di scarico con buona tenuta interna.

• Gli scarichi d'aria anteriori e posteriori sono impostati per rimuovere il gas ad alta temperatura nel tubo, evitare l'impatto della deformazione termica sulla precisione, rimuovere efficacemente la polvere di taglio e migliorare l'ambiente di lavoro.

• Il mandrino è progettato con una struttura riconoscibile delle dimensioni del tubo di bloccaggio e sensori corrispondenti.

Supporto galleggiante



•L'asse X adotta la trasmissione dell'ingranaggio e della cremagliera e la guida lineare della guida, assicurando il funzionamento affidabile;
•Il dispositivo di supporto ausiliario servo galleggia su e giù per garantire un supporto efficace, impedire che il tubo si ceda e migliorare la precisione di elaborazione.

Console regolabile



La console può essere regolata in tempo reale in base all'altezza dell'operatore. Funzionamento multi angolo di rotazione, conveniente per l'osservazione durante il funzionamento e adatto a varie condizioni di funzionamento.

Facoltativo
Alimentazione semiautomatica
Alimentazione automatica completa
Alimentazione semiautomatica
Posizionare manualmente l'intera fila di tubi sul rack del materiale e alimentarli automaticamente nella posizione di bloccaggio sulla tavola girevole. Il pezzo tagliato scorre direttamente sul telaio finito. Il dispositivo di rilevamento elettrico della foto sul mandrino mobile può garantire che il mandrino in arrivo raggiunga la posizione esatta per il bloccaggio del materiale.
Alimentazione automatica completa
Il dispositivo di carico è completamente automatico, i fasci di materiali sono impilati nel silo, completando automaticamente il carico, l'alimentazione e raggiungendo la posizione di bloccaggio della tavola girevole. Il pezzo tagliato scivola direttamente sul telaio finito. Il dispositivo di rilevamento della lunghezza del tubo della cinghia di alimentazione assicura che il mandrino di alimentazione raggiunga la posizione esatta per i materiali di bloccaggio.
Capacità di taglio
Campione di dati tecnici
* Solo per riferimento, tutti i dati sono soggetti a documenti tecnici effettivi.

Serie PD

Tipo macchina

Potenza sorgente laser

Gamma massima di lavorazione

Velocità massima (asse A,B)

Velocità di traslazione rapida dell'asse X/Y

Capacità massima di carico

Lunghezza massima del materiale

P6010D/P6018D/P8018D/P10018D

1000w ⁄ 2000w ⁄ 3000w ⁄ 4000w (personalizzabile)

Φ 20-180 mm Φ 20-180 mm (opzionale: Φ 20-110 mm Φ 20-110 mm)

120r/min (facoltativo: 150r/min)

120m/min

260kg

12200mm
