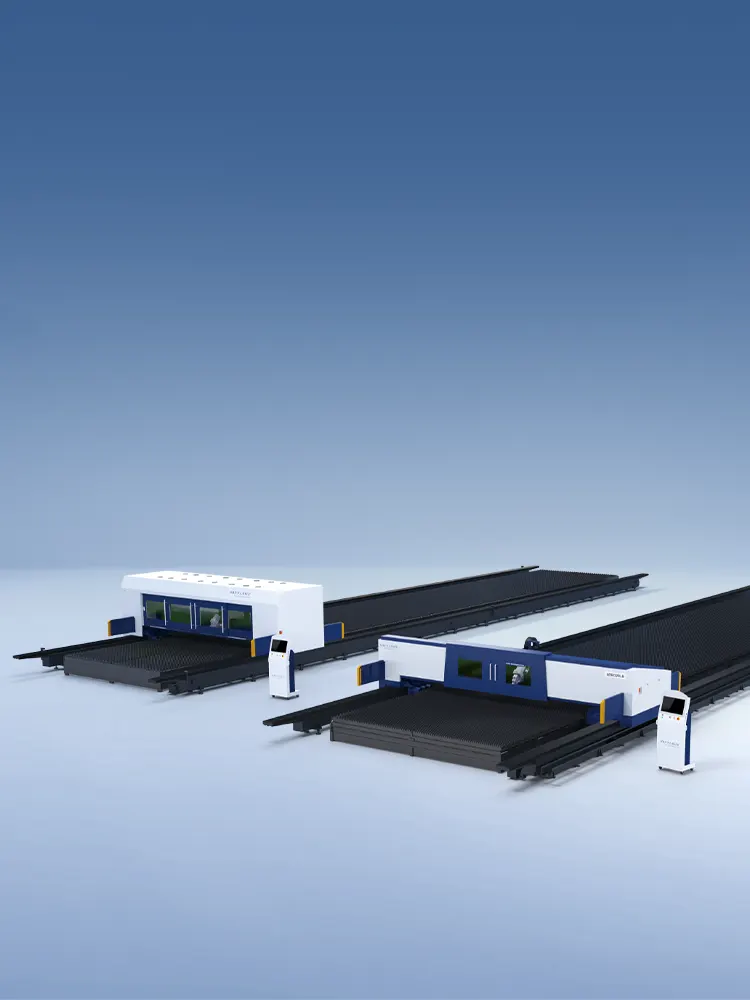

GIANT-L/LB/HL/HLB
Macchina per taglio laser di formato ultra-grande Area di lavoro personalizzabile: lunghezza oltre 110 m, larghezza oltre 7 m Potenza laser disponibile: 12 kW / 20 kW / 30 kW / 40 kW / 80 kW
GIANT-L/LB/HL/HLB Campione di dati tecnici
Riempi per scaricare o contatta con noi
Panoramica
Formato extra large con potenza ultra elevata
Sicurezza, stabilità e conformità ambientale garantite. Sicurezza e conformità ambientale, struttura protettiva multistrato con sistema di aspirazione polveri dedicato. Telaio del banco stabile e tecnologia innovativa assicurano una lavorazione stabile e di alta qualità di lamiere di medio spessore.

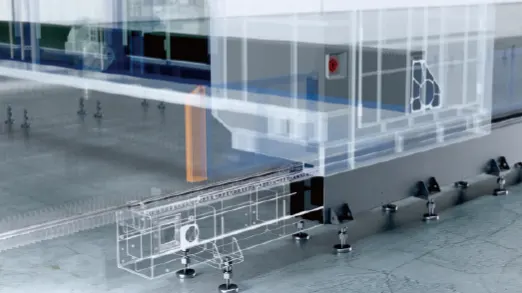

Struttura robusta per una produzione snella

La base monolitica a rotaia lineare saldata resiste ai frequenti movimenti della macchina durante il funzionamento continuo 24 ore su 24, garantendo un errore di precisione <+0,1 mm.



Trave in alluminio estruso di grande sezione con integrazione di doppia tecnologia, denominata "Tecnologia adattiva elastica" e "Compensazione automatica del gioco della cremagliera", che garantisce una maggiore precisione di lavorazione e una precisione di trasmissione superiore.

Architettura a protezione multipla

Produzione sicura

Contenimento laser completamente chiuso (vetro di schermatura dalle radiazioni OD5+), barriere fotoelettriche di sicurezza, sistema di frenatura di emergenza e modulo intelligente di diagnosi dei guasti garantiscono la sicurezza dalle radiazioni laser e la sicurezza della produzione.

Aspirazione dei fumi a seguito del funzionamento

Funzionamento ecocompatibile a basse emissioni di fumo

Struttura protettiva multistrato con sistema di aspirazione delle polveri dedicato. La struttura dinamica di aspirazione dei fumi a seguito del funzionamento garantisce un'efficienza di cattura delle polveri superiore del 30%, riducendo efficacemente l'inquinamento da fumi.

Progettazione modulare

Trasporto globale ottimizzato

La possibilità di assemblaggio smontato con compatibilità standardizzata dei container risolve le principali problematiche di trasporto transfrontaliero per attrezzature di grandi dimensioni, riducendo i costi di spedizione del 40%.

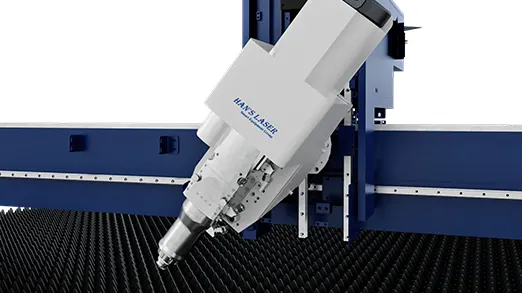

Taglio obliquo disponibile

La testa di taglio obliquo a doppio asse inclinabile A/B brevettata da HAN consente tagli da 0 a 45° a qualsiasi angolazione specificata, garantendo un notevole risparmio in termini di tempo e costi di lavorazione.

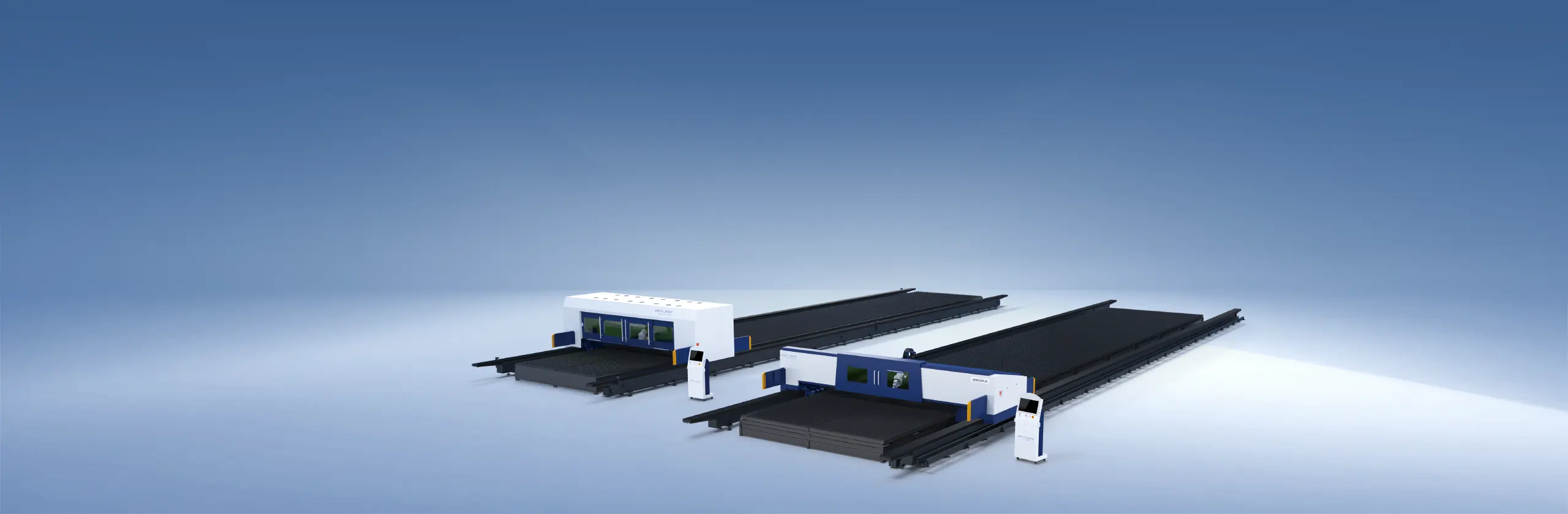

Formato ultra-grande

Area di lavoro personalizzabile fino a oltre 110 m di lunghezza e oltre 7 m di larghezza, con diverse opzioni di potenza laser, tra cui 12 kW, 20 kW, 30 kW, 40 kW, 60 kW e 80 kW, che consente la fabbricazione monolitica di ponti navali e componenti di grandi dimensioni, eliminando le operazioni di giunzione dei pannelli e aumentando l'efficienza fino al 50%.

Moduli funzionali avanzati

Aggiorna il tuo sistema con il sistema di visione dinamica "Eagle Eye" e il sistema "Sky Sword" opzionali per ottenere un taglio ottimizzato degli scarti, un utilizzo più efficiente del foglio e un'esperienza di taglio più intelligente, stabile ed efficace.

Campione di dati tecnici

GIANT Series

Area di lavoro

Corsa asse X

Corsa asse Y

Velocità massima di posizionamento (X/Y)

Dimensioni

26000m x 3500m

26500mm

3650mm

70m/min

About 33m x 7.5m

26000m x 3500m

27500mm

3650mm

70m/min

About 34m x 7.7m

26000m x 3500m

27200mm

4100mm

80m/min

About 34m x 8m

26000m x 3500m

28200mm

4100mm

60m/min

About 35m x 8.2m
