MPS-CA
Double Table ⁄ Highly Integrated Design ⁄ Laser Safety ⁄ parallel interactive worktable Available power:6kW-60kW
MPS-CA Campione di dati tecnici
Riempi per scaricare o contatta con noi
Panoramica

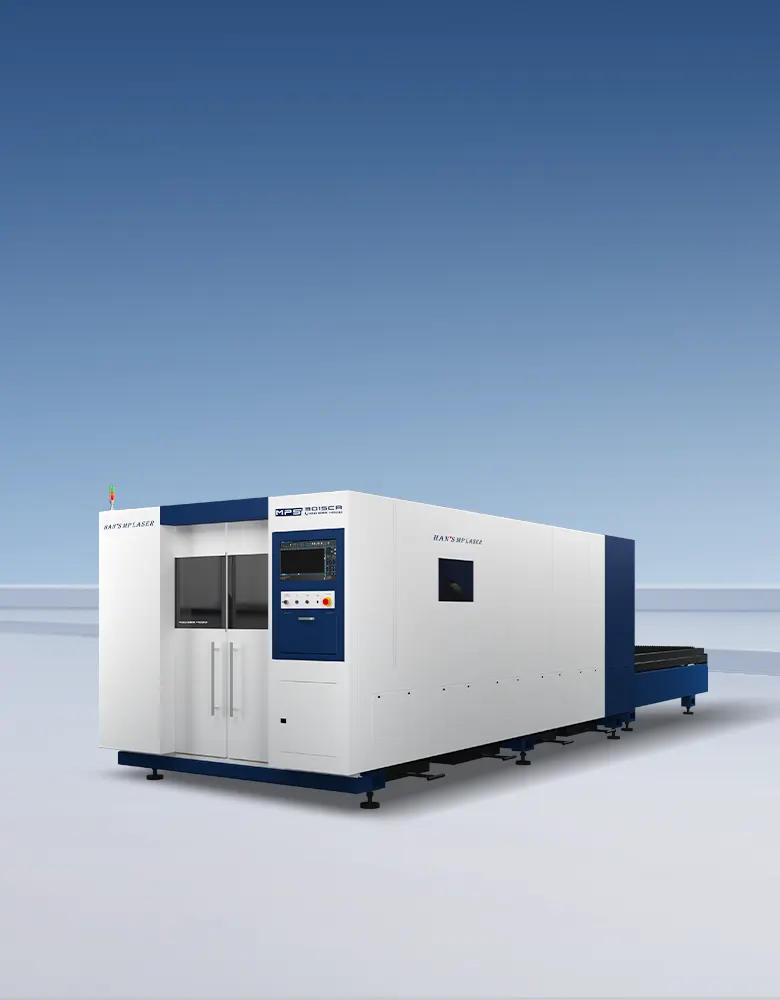

Taglierina laser a fibra ottica della doppia tabella
La serie MPS-CA può soddisfare la richiesta di lavorazione efficiente del taglio laser. Questa serie di macchina adotta la struttura dell'ingranaggio a doppio azionamento servo, il tavolo di lavoro interattivo parallelo e la protezione esterna completamente chiusa dello strato metallico. È un prodotto di taglio laser con prestazioni superiori e prestazioni ad alto costo.

Tutta la macchina caricata nel contenitore 40GP



L'intera macchina 3015CA può essere caricata in un contenitore 40GP, lo spazio del pavimento è del 25% in meno rispetto al precedente schema di imballaggio, che notevolmente risparmia il costo del trasporto.

Elaborazione una tantum



Lavorato dal centro di lavoro di precisione a cinque assi Mitsubishi del gantry importato dal Giappone, elaborazione una tantum per garantire la qualità complessiva di elaborazione della macchina utensile e l'accuratezza dell'assemblaggio di tutta la macchina.

Beam subisce simulazioni e analisi software CAE



Il fascio a nido d'ape passa l'analisi CAE e la stimolazione prima della lavorazione, che garantisce la qualità della macchina.

Testa di taglio laser sviluppata indipendentemente



•Testa laser IR&D di Han, lunghezza focale fino a ±5mm

•Regolazione focale di centraggio a due punti

•Finestra di protezione secondaria permanente

• Design a prova di polvere sigillato

•Testa servomotore guidata, veloce ed efficiente

• Compatibile con il connettore QBH di marca principale

Vantaggi della sorgente laser



I componenti principali della sorgente laser a fibra HL di Han sono auto-sviluppati e hanno i vantaggi di buona qualità del fascio, alta efficienza di conversione elettro-ottica, ampia gamma di frequenza di modulazione, forte capacità anti-riflessione, alta stabilità e affidabilità, buon effetto di elaborazione e funzionamento senza manutenzione. Pur rispondendo alle esigenze dei clienti, Han's Laser fornisce anche servizi personalizzati.

Sistema di controllo



•Il sistema di controllo è più razionale, ben sviluppato e stabile; Il controllore centrale controlla la temporizzazione delle apparecchiature di commutazione, che protegge bene la durata dei componenti chiave.

• L'interfaccia software con design user-friendly, supporta AI, DXF, PLT, Gerber e altri formati di dati grafici.

• I componenti chiave elettrici del gabinetto di controllo provengono da Taiwan, Germania e Giappone.

Capacità di taglio
Campione di dati tecnici

MPS-CA

Area di lavoro [mm]

Precisione di posizionamento (X/Y)

Ripetibilità (X/Y)

Velocità massima di posizionamento (X/Y)

Accelerazione massima (X/Y)

Potenza laser disponibile

Dimensioni (LxLxH)

3000mm×1500mm

±0,05 mm

± 0,03 mm

120m/min

1,2G

1500w ⁄ 2000w ⁄ 3000w ⁄ 6000w (opzionale)

8380mm×2220mm×2270mm

4000mm×2000mm

±0.05mm

± 0.03mm

120m/min

1.2G

1500w ⁄ 2000w ⁄ 3000w ⁄ 6000w (opzionale)

10700mm×3420mm×2000mm

6000mm×2000mm

±0.05mm

± 0.03mm

120m/min

1.2G

1500w ⁄ 2000w ⁄ 3000w ⁄ 6000w (opzionale)

14000mm×3420mm×2000mm
