HF Mini
Macchina di taglio del metallo Potenza disponibile: 3kW-20kW •Struttura sicura e affidabile
HF Mini OpzionaleCampione di dati tecnici
Riempi per scaricare o contatta con noi
Panoramica

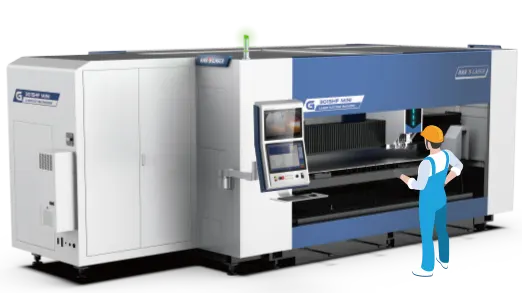

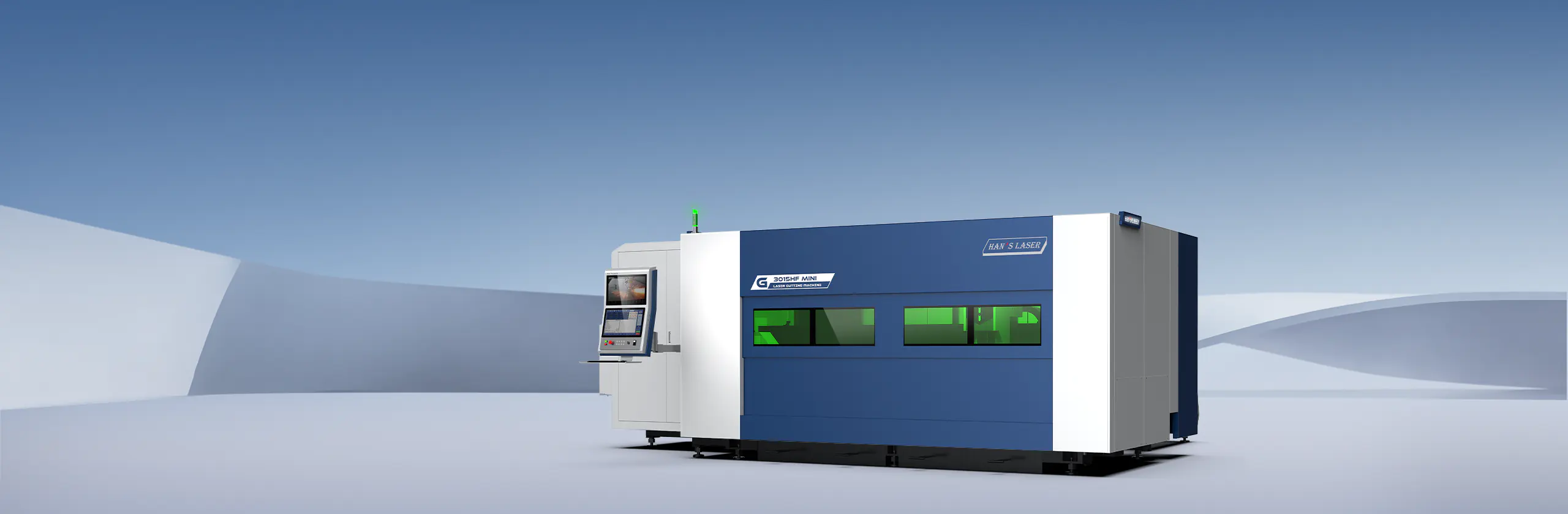

Sistema di taglio laser compatto ad alta potenza: sicuro, salvaspazio e ottimizzato di precisione
Questo sistema di taglio laser completamente chiuso integra vetro di sicurezza OD5+, riduzione del rumore e rimozione efficiente della polvere per uno spazio di lavoro più pulito. Il suo design compatto e modulare consente di risparmiare il 25% di spazio mentre supporta l'altissima potenza e grandi aree di taglio (fino a 3x16 m). Caratteristiche opzionali come il cambio automatico degli ugelli, la tecnologia Mix-M gas e il basso consumo di N₂ migliorano precisione, velocità ed efficienza in termini di costi per diverse applicazioni industriali.

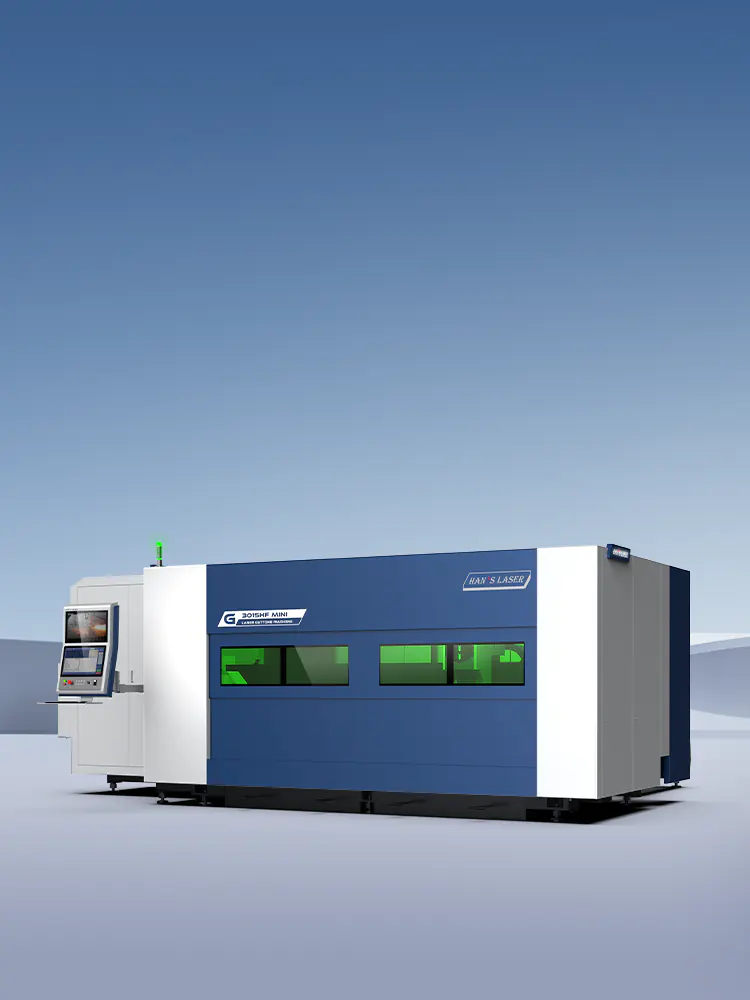

Sicurezza laser



Macchina completamente chiusa con finestre di vetro laser OD 5+:

•Proteggere gli occhi e la pelle dalle radiazioni laser;

•ridurre l'inquinamento acustico;

•ridurre l'inquinamento da fumo;

•garantire un buon ambiente di lavoro;

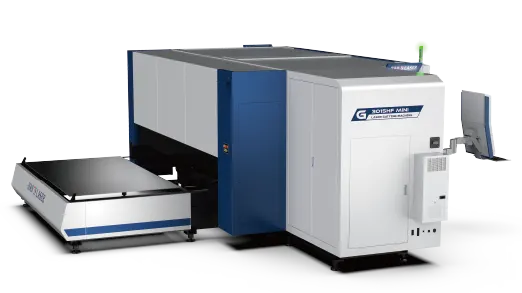

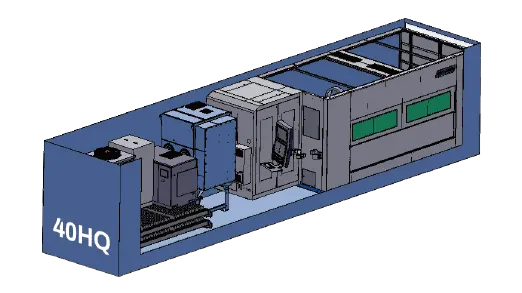

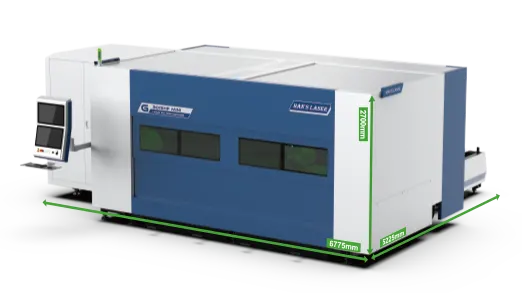

Risparmio di spazio del 25%



Design compatto con accesso facile da manutenzione.

Armadio elettrico ⁄ sorgente laser ⁄ sistema pneumatico ⁄ sistema di lubrificazione ⁄ tavolo Motori di azionamento tutti integrati nel telaio principale, è flessibile nel posizionamento, facile da installare e mantenere, migliora efficacemente il tasso di utilizzo dello spazio di produzione, riduce l'impronta della macchina, risparmiando i costi di spedizione.

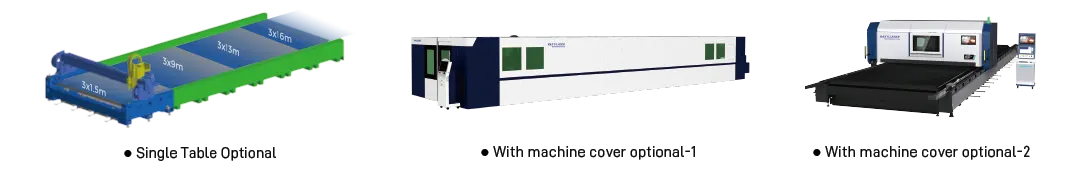

Tavola singola facoltativa



Tavolo da taglio singolo 3x1.5m opzionale

Estendere facilmente all'area di taglio 3x9m ⁄ 3x13m ⁄ 3x16m;

• Minore investimento in attività di taglio laser ad alta potenza;

• Lager area di taglio disponibile come opzione;

• Due tipi di copertura macchina

• Possibilità di sostituzione del taglio al plasma;

Rispetto dell'ambiente di lavoro

Sistema di aspirazione e separazione delle polveri
L'aspirazione multizona offre un'ottima rimozione della polvere per area, distribuendo in modo intelligente il volume d'aria di ogni uscita di scarico su ogni struttura di separazione e migliorando efficacemente la capacità di aspirazione e rimozione della polvere nell'area di lavorazione. È inoltre affidabile nel ridurre il rischio di contaminazione della testa di taglio, mantenendo pulita l'area di lavoro.

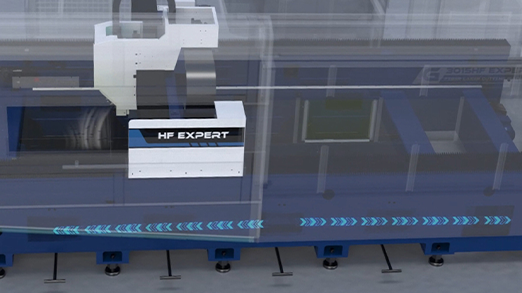

Adatto ad altissima potenza



Letto a macchina della struttura cava (G3015 HF Mini);

Evitare il rischio di deformazione termica dei laser ad alta potenza;

Maggiore potenza porta ad una maggiore produttività.


Ambiente di lavoro favorevole



Sistema di aspirazione delle polveri di separazione

Aspirazione multi-zona, buon effetto di rimozione della polvere, ridurre il rischio di contaminazione della testa di taglio.



Accessibile

Più accessibile e più flessibile
Grazie al terminale operativo regolabile e al design della porta anteriore + porta scorrevole laterale lunga, carico/scarico facilitato, per una varietà di pezzi di piccole dimensioni, tempi di risposta più brevi per il taglio demo, taglio smussato opzionale.

Alta precisione

Alta dinamica e alta produttività
Processo di produzione professionale dotato di componenti di trasmissione ad alta precisione, lunga durata dei componenti, buona precisione dimensionale dei pezzi.

Area di taglio più ampia

Area di taglio più ampia, in grado di tagliare lamiere AS (standard americano) in pollici.

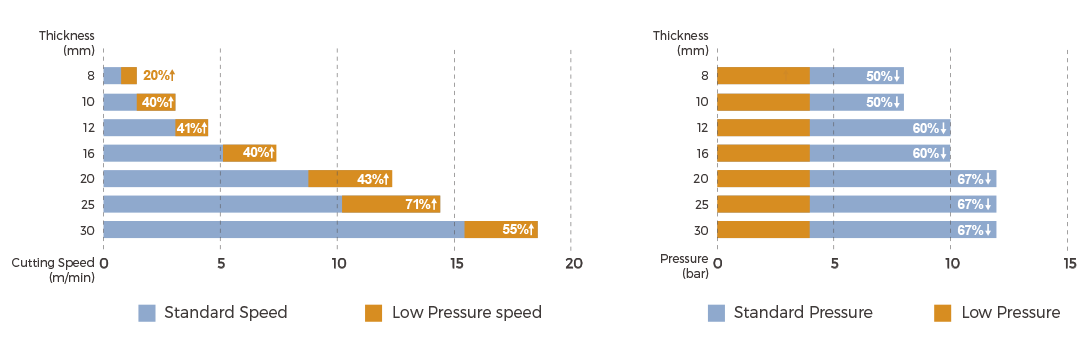

Minore consumo di gas

Taglio a bassa pressione di N2
Velocità di taglio più rapida, tempi di taglio ridotti a parità di lotto, fino al 67% di risparmio di gas.

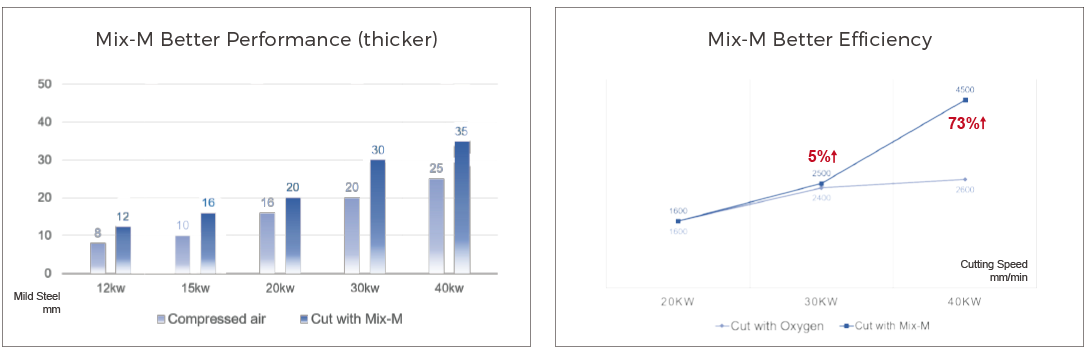

Dispositivo Mix-M

Brevetto per cabina di miscelazione gas di Han's Laser (opzionale)
Funzione di processo Mix-M: dotata di un laser di potenza pari o superiore a 20 kW, adatta al taglio rapido di acciaio al carbonio da 10 a 40 mm, risolvendo il problema del taglio tradizionale di lamiere di medio e grosso spessore e della presenza di scorie negli angoli, migliorando efficacemente la conicità superiore e inferiore e la rugosità del pezzo, con un conseguente notevole miglioramento dell'efficienza di lavorazione e della precisione del pezzo.

Opzionale
Cambio ugello automatico
Soluzione di caricamento del braccio ⁄ Scarico
Monitoraggio coassiale

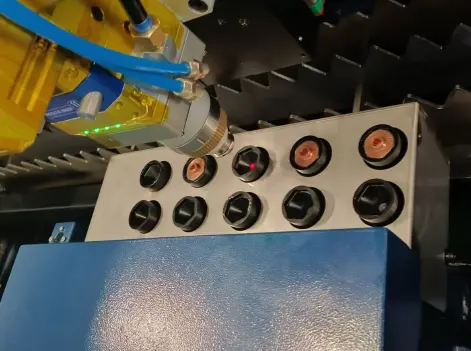

Cambio ugello automatico
Risparmio di tempo durante l'operazione Il cambio ugello automatico consente il rapido, automatico cambio dell'ugello di taglio senza alcun intervento umano.

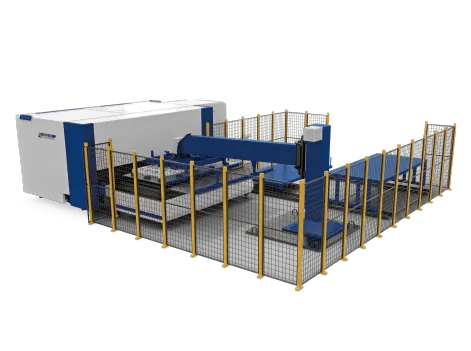

Soluzione di caricamento del braccio ⁄ Scarico
Forte supporto tecnico e molte esperienze di progetto, offrono varie soluzioni di automazione secondo il cliente requisito.
Monitoraggio coassiale
Regolazione Coassiale Efficacia ed Accuratezza Rilevamento della deviazione coassiale del nucleo ottico attraverso informazioni sul bacino di fusione,regolazione coassiale più comodo e preciso.

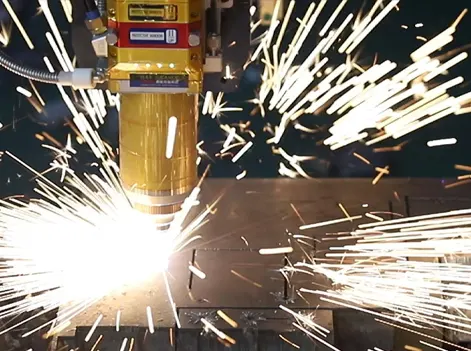

Capacità di taglio
Campione di dati tecnici
* Solo per riferimento, tutti i dati sono soggetti a documenti tecnici effettivi.

Serie HF Mini

Area di lavoro [mm]

Velocità di posizionamento max.Axis (X/Y)

Max. Accelerazione

Precisione

Repetitività

Peso massimo del foglio

Potenza laser disponibile

3100mmx1600mm

169m/min

1.7g

0.03mm

0.02mm

2150kg/table

6kW ⁄ 12kW ⁄ 20kW ⁄ 30kW ⁄ 40kW

4100mmx2100mm

169m/min

1.7g

0.03mm

0.02mm

3840kg/table

6kW ⁄ 12kW ⁄ 20kW ⁄ 30kW ⁄ 40kW
